Hoch klappebdes Biertischgestell mit Beinfreiheit
Dieses Tischgestell ist speziell für kurze Biertischgarnituren entwickelt und ermöglicht die Klappbarkeit der kurzen Tische von Bierzeltgarnituren. Es wird immer nur ein Gestell pro Tisch benötigt. Das Tischgestell benötigt auch einen um 30 mm höheren Schnapper. Entweder unser Schnappschloss 211h oder ein Standard Schnappschloss um 30 mm erhöht.
Bilder bitte Anklicken für Detailansicht/weiter Informationen.
Diese Biertischgestelle werden mit der Eisenplatte flächig verschraubt
Die Eisenplatte weist fünf Bohrungen mit einem Durchmesser von 6,5 mm auf. Bei der Verwendung von Holzplatten empfehlen wir, 6 mm Sechskant Holzschrauben zu verwenden. Diese haben einen dicken Schaft und reißen garantiert nicht ab. Es werden keine Unterlegscheiben benötigt, da die Eisenplatte ausreichend dick ist und sich garantiert beim Anziehen der Schrauben nicht verzieht. Das Schnappschloss wird ebenfalls von unten verschraubt.
Um einen kompletten Tisch auszustatten benötigen Sie folgende Teile
- 1 Biertischgestell mit Schnappschloß und dreieckiger Eisenplatte 223
- 1 Biertischgestell 223hk
- 1 Schnappschloß 211h
- 13 Sechskant Holzschrauben 6 mm oder Spanplattenschrauben 6 mm mit Linsenkopf

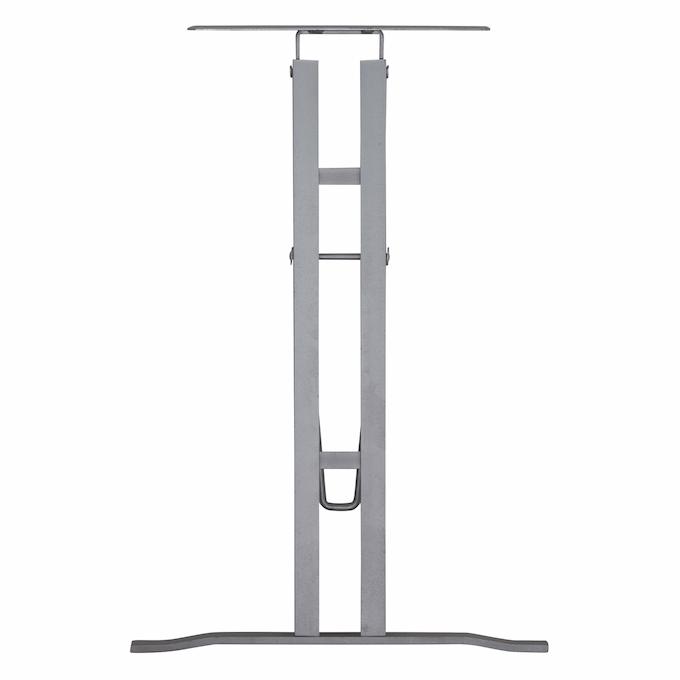

Das Tisch Untergestell 223hk hat einen um 30 mm höher verlegten Klappmechanismus
Bei dem Tischgestell für kurze Bierzeltgarnituren und Biertische wird auf der gegenüberliegenden Seite ein normal klappendes Biertischgestell verbaut.

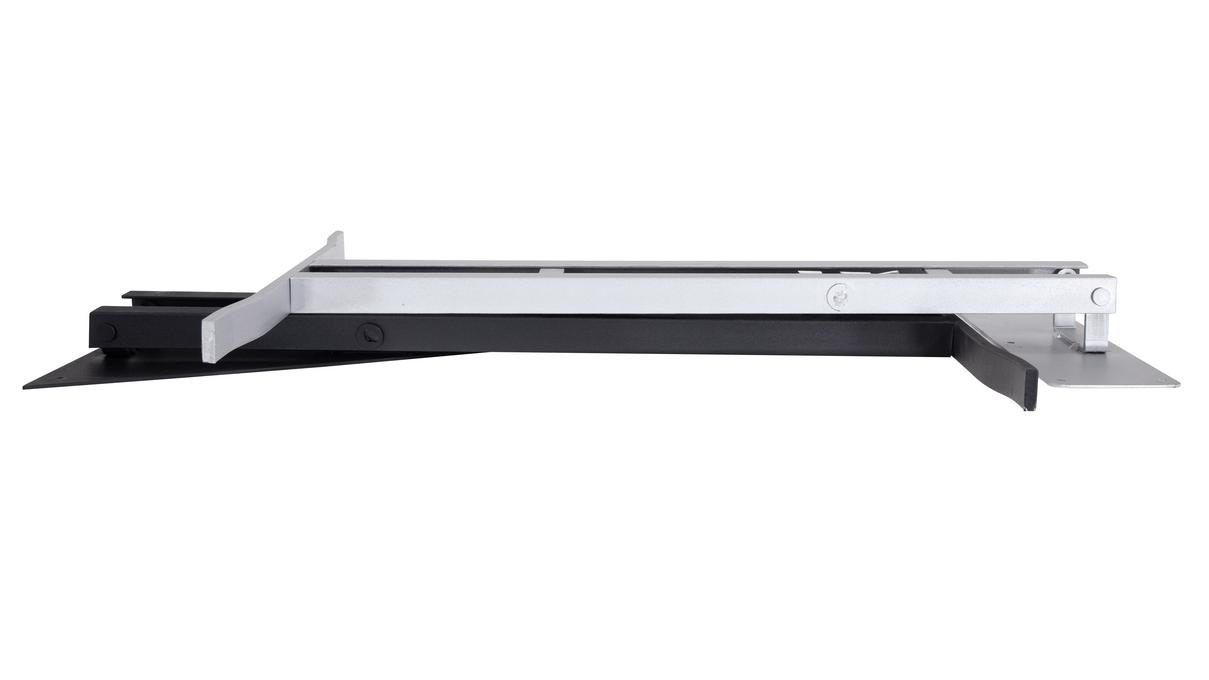

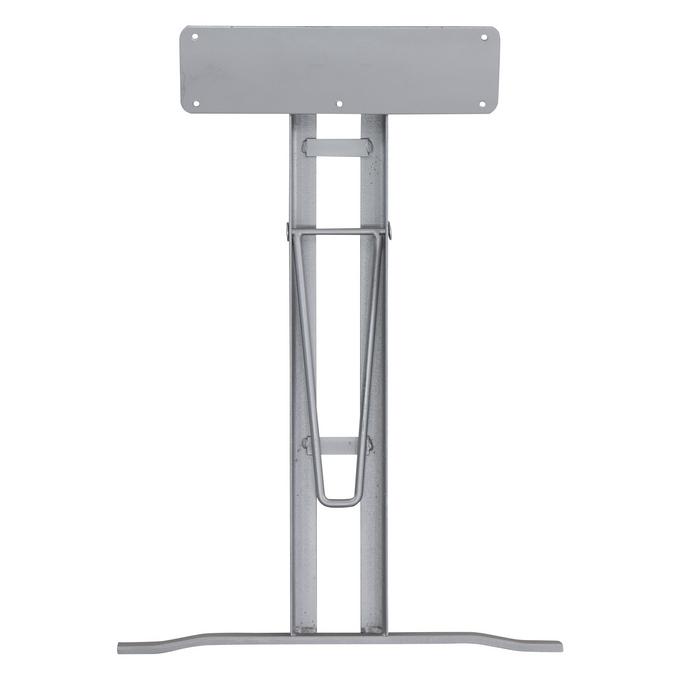

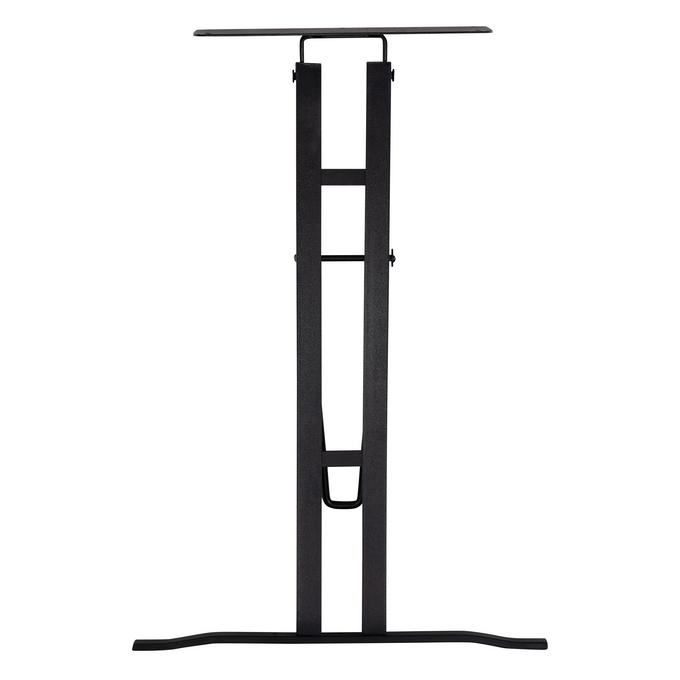

Die Abbildung unten zeigt, dass unser Modell 223 mit einer dreieckigen Eisenplatte und Schnappern verschweißt ist. Einfach das Tischgestell aufschrauben und fertig. Das verzinkte Tischuntergestell ist unser Modell 223hk welches so konstruiert ist, dass es parallel über den anderen Tischfuß klappt.
Warum haben Biertischgestelle unteschiedliche Eisenplatten?
Das Biertischgestell 223 hat eine dreieckige Eisenplatte und das Gestell 223hk für kurze Bierzeltgarnituren nicht!
Bei sehr kurzen Tischen klappt das normal klappende Gestell mit der Kiesleiste hinter dem Schnappschloss des gegenüberliegenden Tischgestells und würde beim Einklappen auf die Eisenplatte des anderen Gestells fallen.

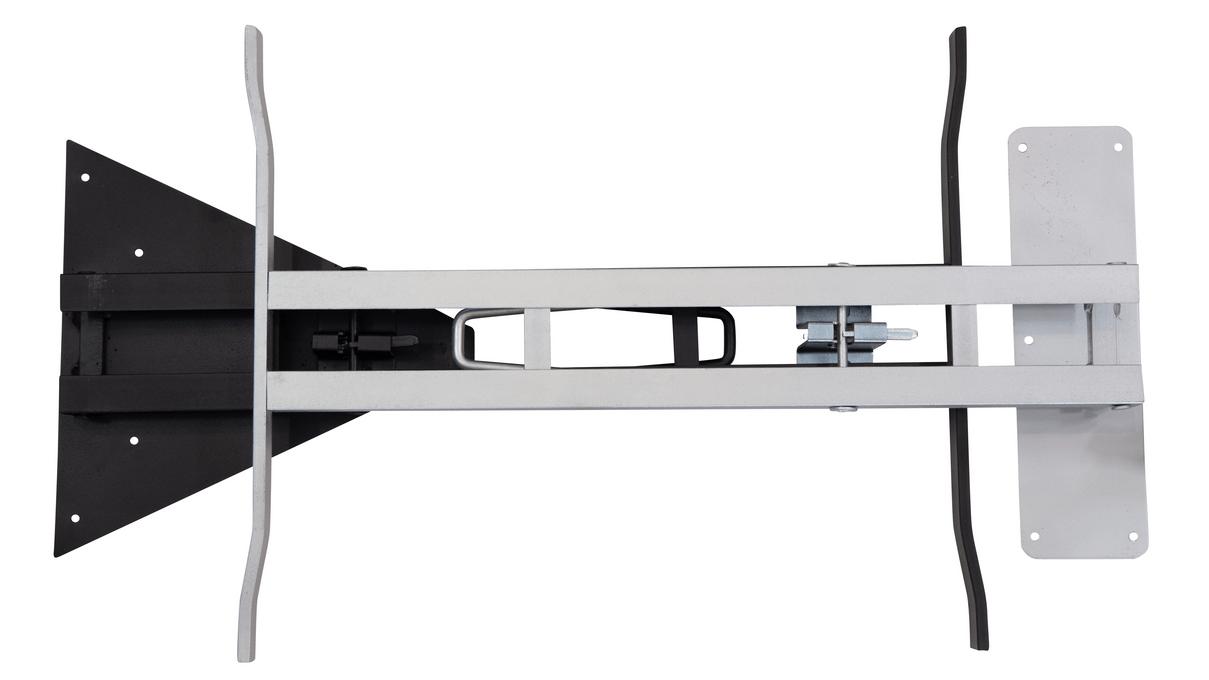

Beide Untergestelle für Biertische sind aufgeklappt 74 cm hoch. In der abgebildeten Anordnung sind die Untergestelle für einen 110 cm langen Tisch positioniert. Bei einer Tischlänge von mehr als 130 cm würden die Gestelle weiter auseinander positioniert werden. Das untere Gestell würde dann mit der Kiesleiste vor dem gegenüberliegenden Schnappschloss herunterklappen.
- Produktmerkmale
- Artikelnummer: Nr. 223hk
- Beschläge und Untergestelle
- Gestell Höhe: 74 cm
- Gestell Breite: 50 cm
Zurück zur Übersicht:
Biertischgestell in T-Form hoch klappend für kurze Tische (Modell Nr. 223hk)
