Biertischerhöhung Biertischgestelle und Stehtischgestelle lackiert oder verzinkt

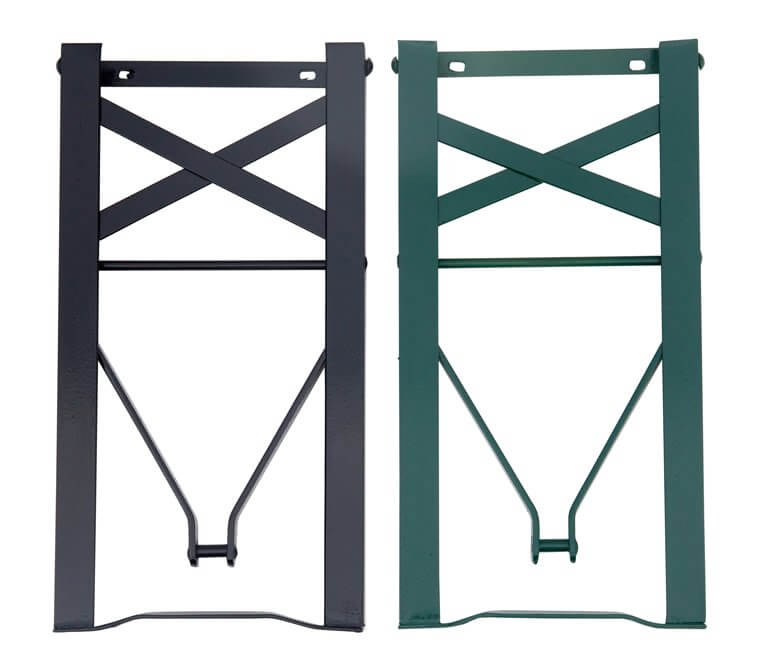

Die Beschläge bzw. Gestelle Nr.201 für Bierbänke bei Festzeltgarnituren ohne Lehne, sind grün lackiert, galvanisch verzinkt oder schwarz lackiert. Diese Ausführung ist EXTREM stabil.

• Winkelstahl 30 x 30 x 3 mm
• oberer Bügel Flachstahl 4 x 25mm
• Ausleger 4 x 25 mm mit 10 mm Rundstahl

Für alle Abmessungen haben wir für Sie ein Zeichnung als PDF vorbereitet.

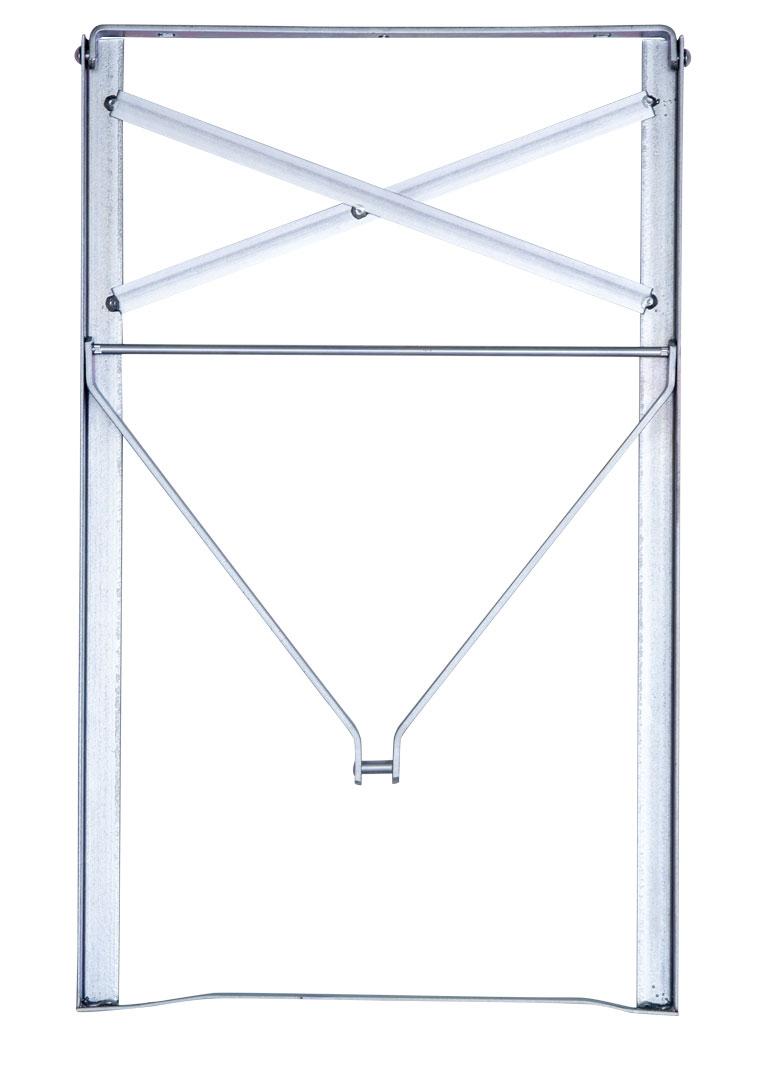

Das Gestell Nr. 202 für Biertische ist wahlweise galvanisch verzinkt oder lackiert. Das Standard Biertischgestell für Tische von 50 cm bis 80 cm Tischbreite gemacht.

• Winkelstahl 30 x 30 x 3 mm
• Ausleger 4 x 25 mm Flachstahl mit 10 mm Rundeisen, zum Einrasten des Schnappers,
• ein extra stabiles Flacheisen 4 x 25 mm mit drei Bohrungen, zum Befestigen der Holzplatten.

Zusammen mit unserer Biertischerhöhung entsteht mit unseren Biertischgestellen ein perfekter Stehtisch. Die Gestelle sind NICHT KONTAKTGESCHWEIßT, da sich bei kontaktgeschweißten Gestellen, sehr häufig die Schweißstellen lösen.

• Höhe wahlweise 745 mm oder 715 mm
• Breite = 440 mm
• Gewicht = 4 kg

Für alle Abmessungen bitte auf Zeichnung (PDF) klicken.

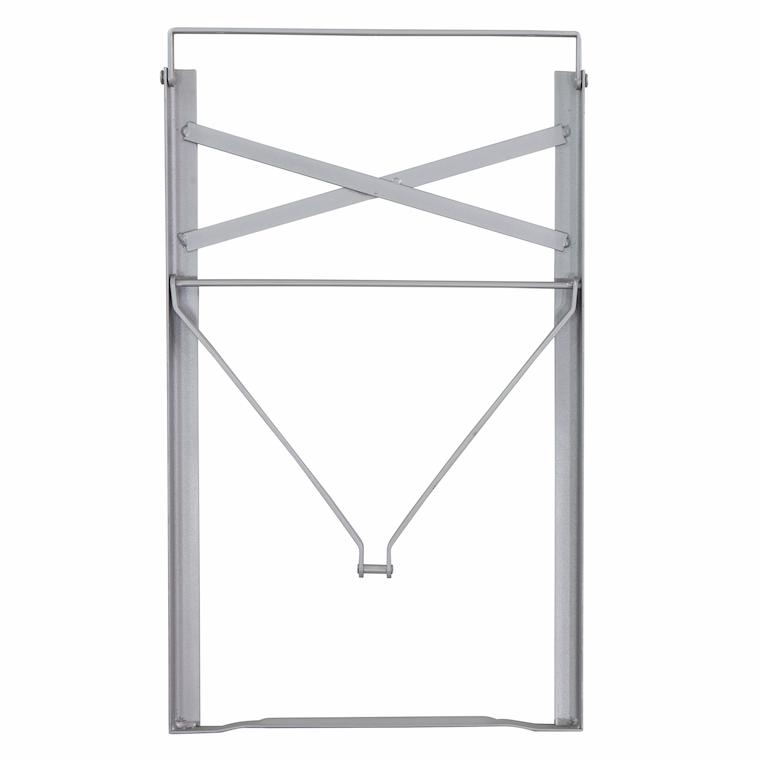

Von unseren hochklappenden Biertischgestellen werden stets nur ein Stück pro Tisch benötigt. Das Gestell ist dafür ausgelegt, über ein anderes Gestell zu klappen. Es ist erforderlich, wenn aus Platzgründen keine zwei Biertischgestelle unter dem Tisch zusammengeklappt werden können.

Für jedes Biertischgestell 202hk benötigt man ein Schnappschloss 211h. Alternativ zum Schnappschloss 211h kann ein Schnappschloss 211 in Verbindung mit einem Holz von 30 mm Stärke verwendet werden.

Biertischgestell Nr. 204 für Biertische, wahlweise galvanisch verzinkt oder lackiert.

• Winkelstahl 30 x 30 x 3 mm
• Ausleger 4 x 25 mm Flachstahl mit 10 mm Rundeisen zum Einrasten des Schnappers
• extra stabiles Flacheisen 4 x 25 mm mit drei Bohrungen zum Befestigen der Holzplatten

Die Gestelle sind NICHT KONTAKTGESCHWEIßT, da sich bei kontaktgeschweißten Gestellen, sehr häufig die Schweißstellen lösen. Wir empfehlen, breite Biertischgestelle nicht in Kombination mit einer Biertischerhöhung zu verwenden.

• Höhe = 745 mm
• Breite = 640 mm
• Gewicht = 4 kg

Für die Abmessungen bitte auf Zeichnung (PDF) klicken.

Beschläge bzw. Gestelle Nr.208 für Bänke mit Lehne. Wahlweise galvanisch verzinkt oder lackiert.

• Winkelstahl 30 x 30 x 3 mm
• Ausleger 4 x 25 mm Flachstahl mit 10 mm Rundeisen, zum Einrasten des Schnappers
• Bodenplatte 30 x 8 mm automatische Klappsicherung

Die automatische Klappsicherung der Rückenlehne, stellt bei aufgebauter Bank sicher, das die Rückenlehnen nicht umfallen. So wird Verletzungen oder Beschädigungen an Gegenständen vorgebeugt. Die Gestelle sind NICHT KONTAKTGESCHWEIßT, da sich bei kontaktgeschweißten Gestellen, sehr häufig die Schweißstellen lösen.

Für alle Abmessungen bitte auf Zeichnung (PDF) klicken.

Die Sitztiefe resultiert aus dem Abstand der Lehne bis zur Vorderkante der Bankplatte. Mit einer Bankplatte von 35 cm Breite und einem Abstand von 8 cm bis zur Lehne entsteht eine Sitztiefe von 43 cm.

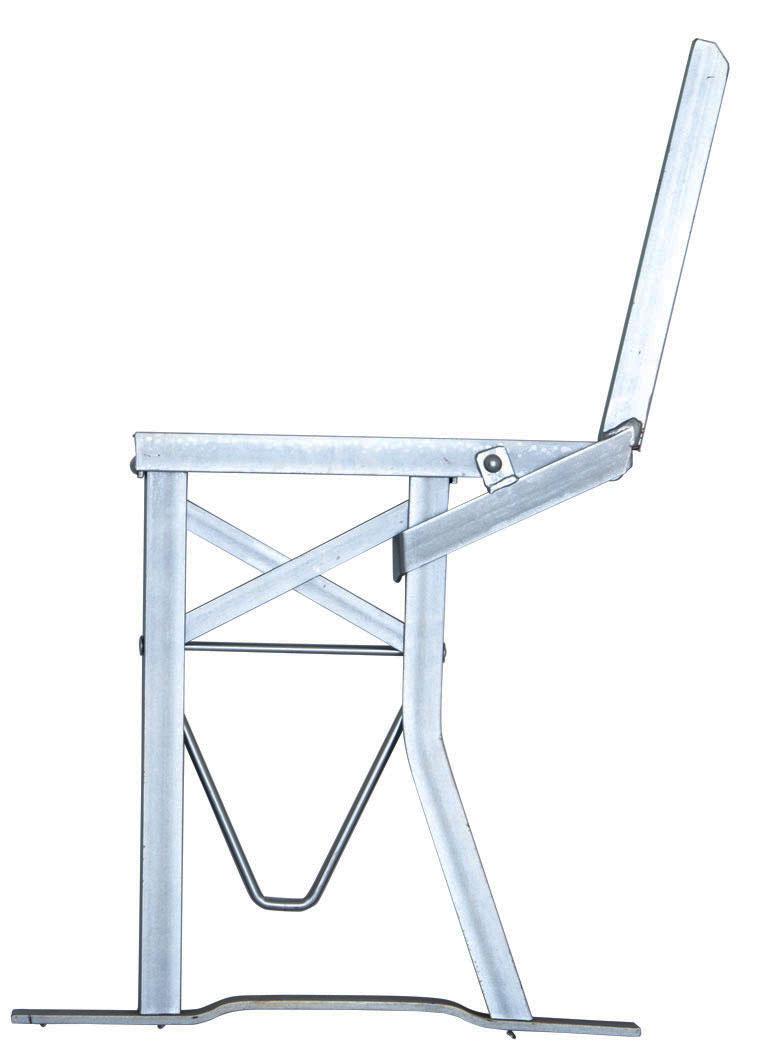

Das Bierbankgestell 218 steht auf einem sehr stabilen Flachstahl, welcher nach vorn und hinten übersteht. Der Überstand nach vorn verschafft Ihren Gästen Bewegungsfreiheit in erheblichem Umfang.

Das gesamte Gestell besteht aus massivem, verzinktem Stahl. Ein verbiegen oder beschädigen dieses Bierbankgestells halten wir auch im sehr harten Einsatz für unmöglich! Die verzinkte Oberfläche ist besonders kratzfest und abriebfest. Spezielle, hochwertige Bodenschoner sind ebenfalls lieferbar. Diese Bodenschoner werden einmal aufgesteckt und halten Jahrelang. Zum Anbringen der Bodenschoner wird kein Werkzeug benötigt.

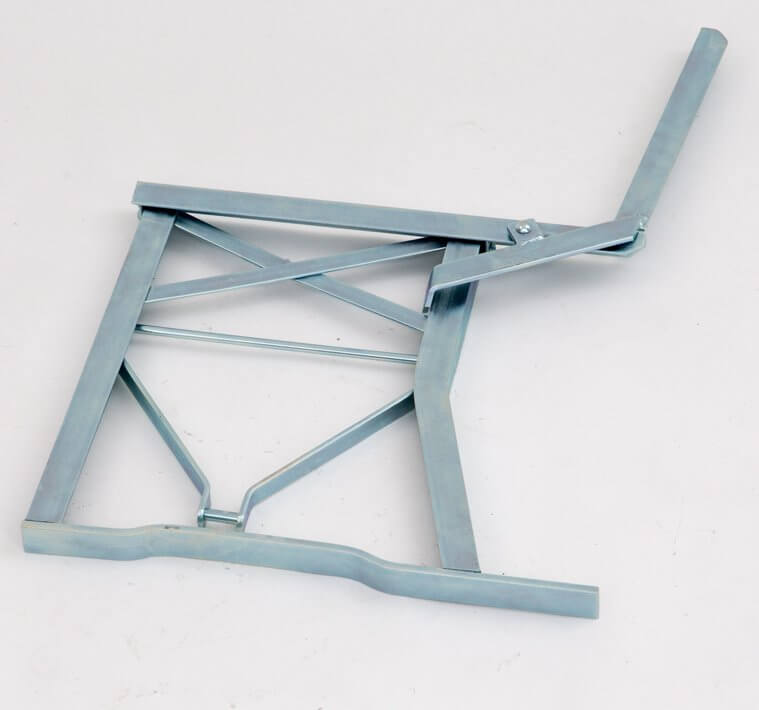

Bierbankgestell mit Rückenlehne XXL, verzinkte Beschläge bzw. Gestelle Nr.209, zur Herstellung für Bänke mit Lehne, mit einer 40 cm breiten Sitzfläche. Bei Bierbankgestelle mit Lehne gibt es immer eine linke und eine rechte Variante. Dies gilt auch für das Modell 208, selbstverständlich werden Bankgestelle mit Lehne zur Hälfte linke und rechte geliefert.

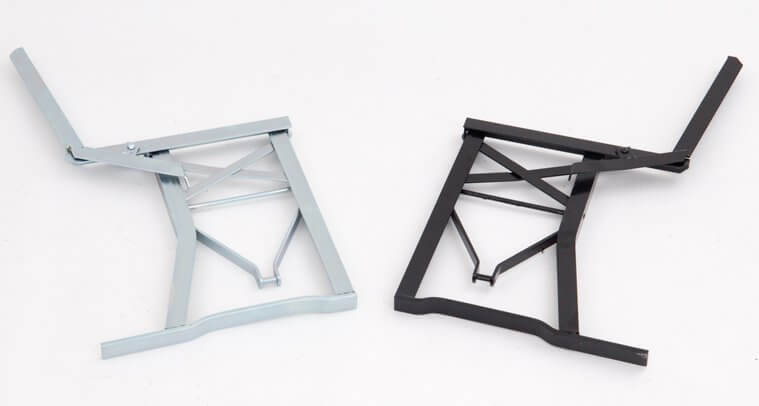

Diese Variante ist verzinkt und schwarz lieferbar!

Für alle Abmessungen bitte auf Zeichnung (PDF) klicken.

Tischgestell für Bierzeltgarnituren mit verkleideten Gestellen Nr. 236. Bei dem Gestell Modell 236 handelt es sich um einen Klappmechanismus bzw. ein verkürztes und verstärktes Biertischgestell. Die seitlichen Winkeleisen haben Bohrungen zum Verschrauben von Holzplatten, Holzwerkstoffen oder Platten aus Kunststoff als Tischbeine. Das jeweils angeschraubte Material ist der eigentliche Tischfuß, die Gestelle sind nur der Klappmechanismus.

Empfohlen für Bierzeltgarnituren mit Tischbreiten von 60 cm – 90 cm, bei schmäleren Tischen können die Bankgestelle Modell 237 verwendet werden. Je nach Form der verwendeten Hölzer ist auch eine Verwendung ab 47 cm Tischbreite möglich.

Klappmechanismus für Bänke und Tische bis zu einer Breite von 60 cm. Bierzeltgarnituren mit Holzbeinen sind ebenso stabil wie mit Metallgestell, allerdings mit dreischichtigen Holzplatten als Bank- und Tischfüße, sind sie noch erheblich stabiler.

Die Verschraubung mit den Holzplatten erfolgt einseitig mit Spanplattenschrauben, es können aber auch durchgehende Schrauben verwendet werden. Bei Verwendung von einschichtigen Holzplatten empfehlen wir durchgehende Verschraubung.

Nr. 229 Gestell für Biertische T-Form, niedrige Aufstellhöhe für maximale Beinfreiheit.

Das Biertischgestell Nr.229 ist geeignet für Biertische mit niedriger Aufstellhöhe und wird auch bei Biertischen, welche eine Gesamtlänge von weniger als 164 cm haben, als Überklapper benötigt. In Verbindung mit einer 27 mm dicken Holzleiste unter dem Tischgestell und Schnappverschluss, kann man das Gestell über ein anderes klappen.

Für die Abmessungen bitte auf Zeichnung klicken.

Flachkopfschrauben mit 16 mm Kopf zur durchgehenden Verschraubung der Beschläge verschiedener Bierzeltgarnituren. Links im Bild: Stoppmuttern M6 mit Nylonstoppring, daneben eine Rippenschraube mit hohem Vierkant M6X42 und Flachkopf.

Halb rechts eine Flachkopfschraube M6X40 DIN 605 mit hohem Vierkantansatz

Rechts Muttern M6.

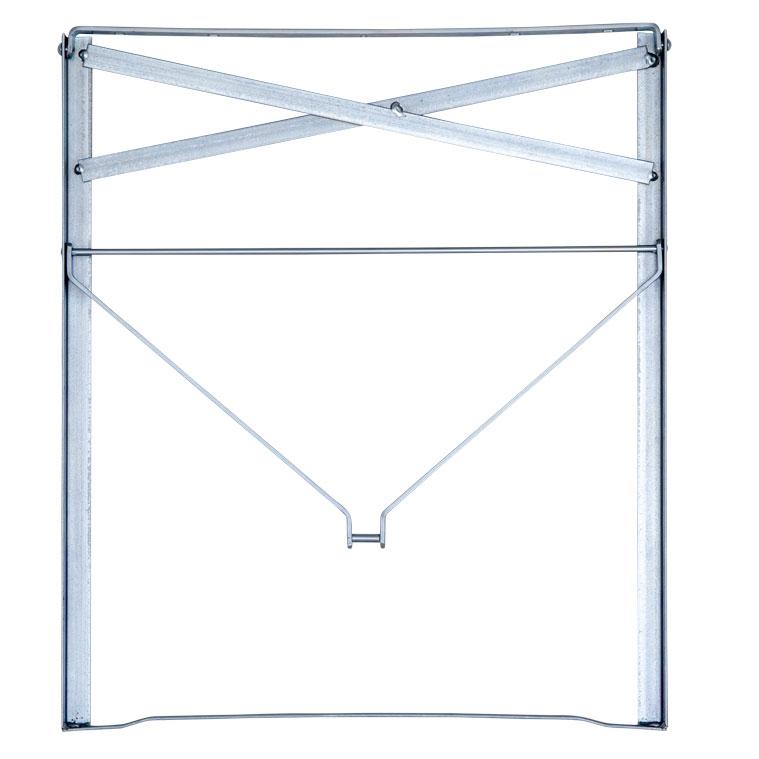

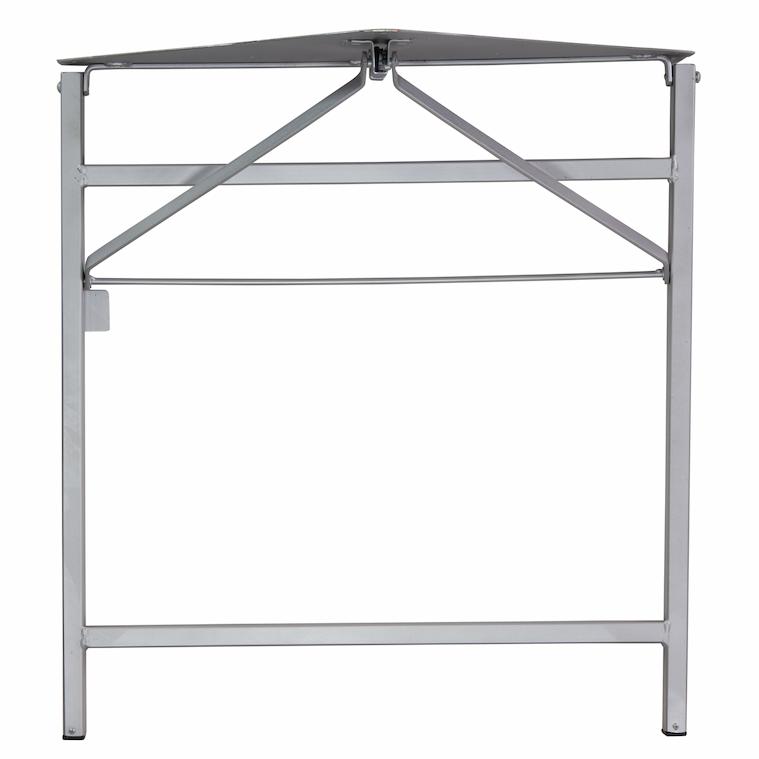

Tischgestell für Bierzeltgarnituren mit einer Tischbreite von 80 cm bis 110 cm Nr. 210. Das Biertischgestell Modell 210 ist für alle Bierzeltgarnituren mit einer Tischlänge von über 160 cm und einer Tischbreite ab 80 cm geeignet.

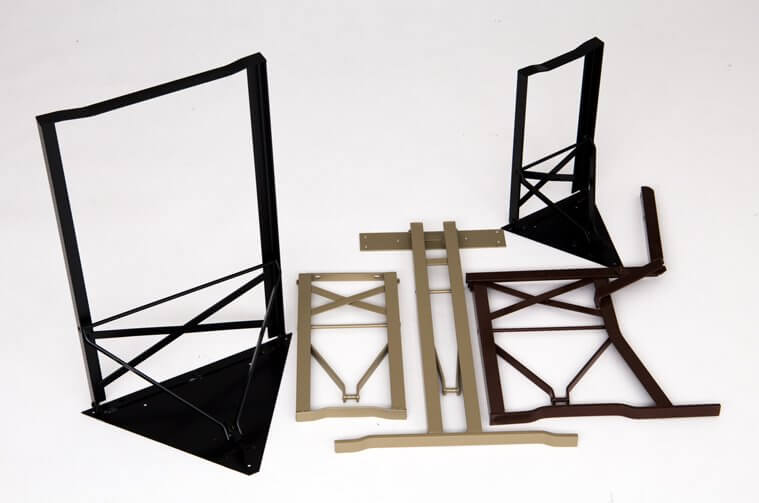

Die Oberfläche ist ausschließlich galvanisch verzinkt, kann aber in fast allen Farben pulverbeschichtet werden. Eine galvanische Verzinkung ist die optimale Grundierung für Pulverbeschichtung, dadurch wird Rostblasenbildung unter der Beschichtung zu 100 % vermieden.

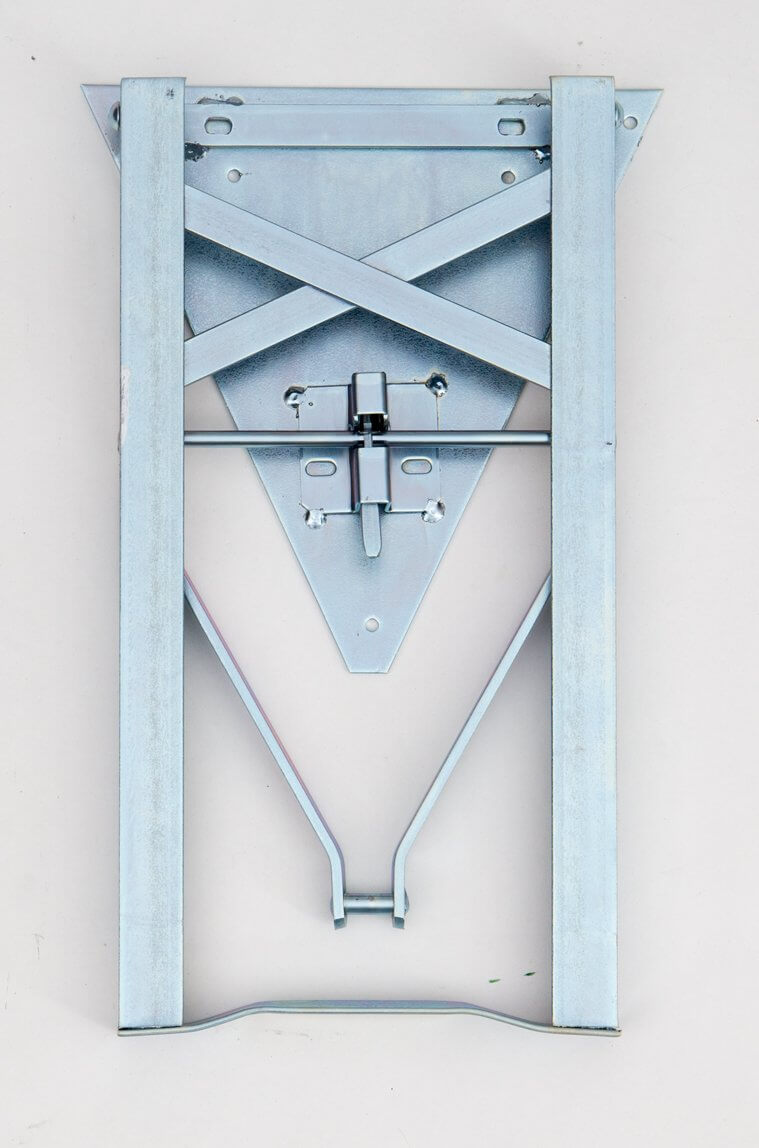

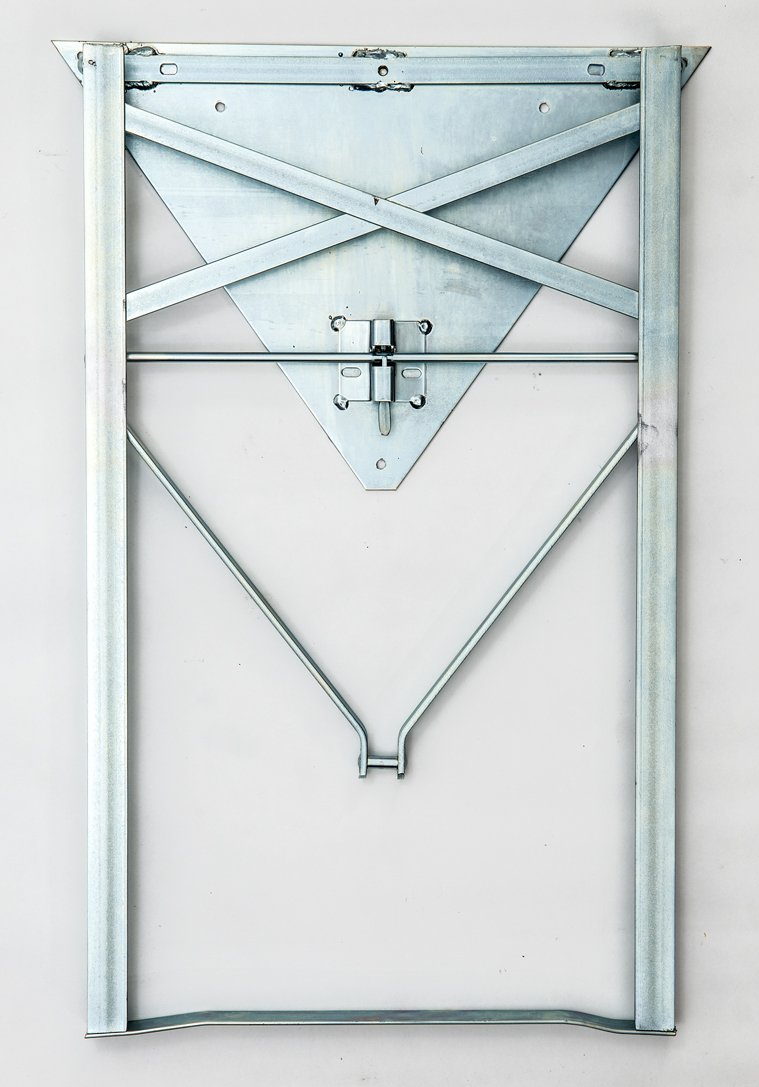

Bierbankgestelle mit Schnapper auf einer Eisenplatte verschweißt sind optimal für unsichtbare Verschraubungen bei hochwertigen Holzplatten. Die Bankgestelle werden auf die Unterseite der Bankplatten positioniert und mit Holzschrauben verschraubt.

Durch die großflächige Verschraubung von Holzplatte und der Eisenplatte entsteht eine extrem feste und dauerhafte Verbindung, durchgehende Verschraubungen sind nicht nötig.

• Breite unten: 23 cm
• Breite der Eisenplatte: 25 cm
• Anzahl der Bohrungen: 5
• Ausleger: Rundstahl 10 mm

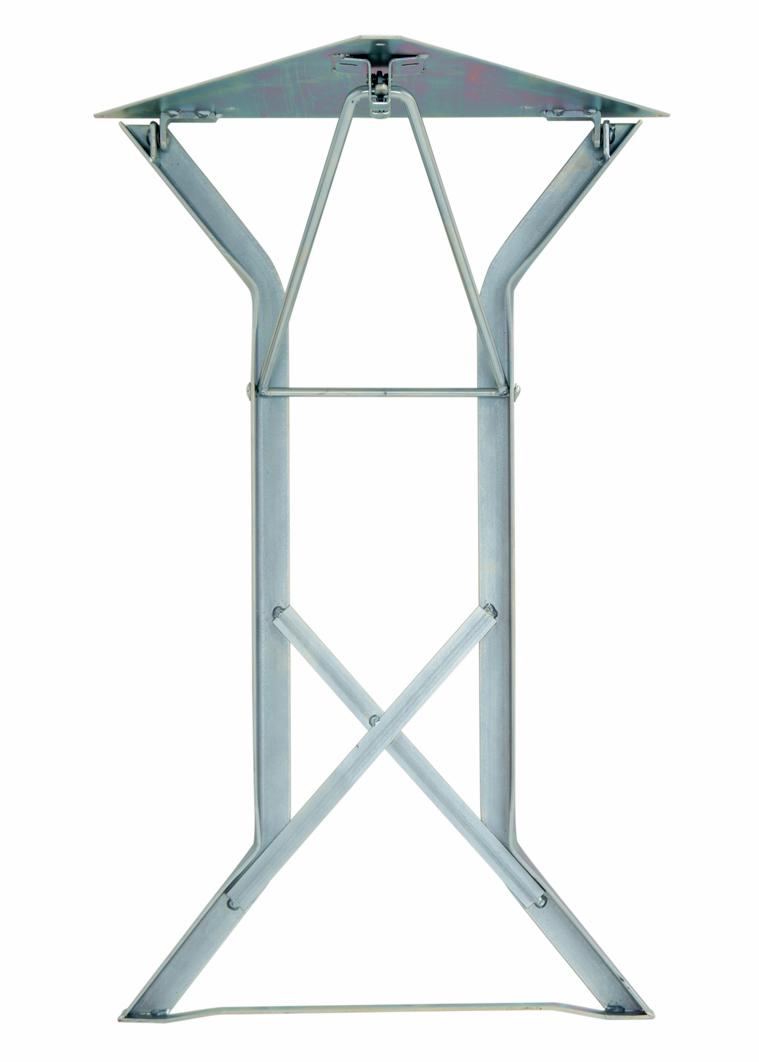

Die Biertischgestelle Modell 239 haben bei uns die interne Bezeichnung, Tischgestelle X-Form. Durch die schlanke Form bekommen die Bierzeltgarnituren ein sehr elegantes Erscheinungsbild. Stabilität und Standfestigkeit ist identisch mit Standard Gestellen in absoluter Brauereiqualität, aus unserer Produktion. Die Farbe der Gestelle ist grundsätzlich galvanisch verzinkt. Die verzinkten Gestelle können wir in Ihrer Wunschfarbe pulverbeschichten. Für eine zusätzliche Pulverbeschichtung beträgt die Regellaufzeit ca. 7 Werktage.

Da die Tischgestelle nicht zum übereinander klappen geeignet sind empfehlen wir eine Mindesttischlänge von 160 cm. Die empfohlene Tischbreite beträgt 50 cm bis 80 cm.

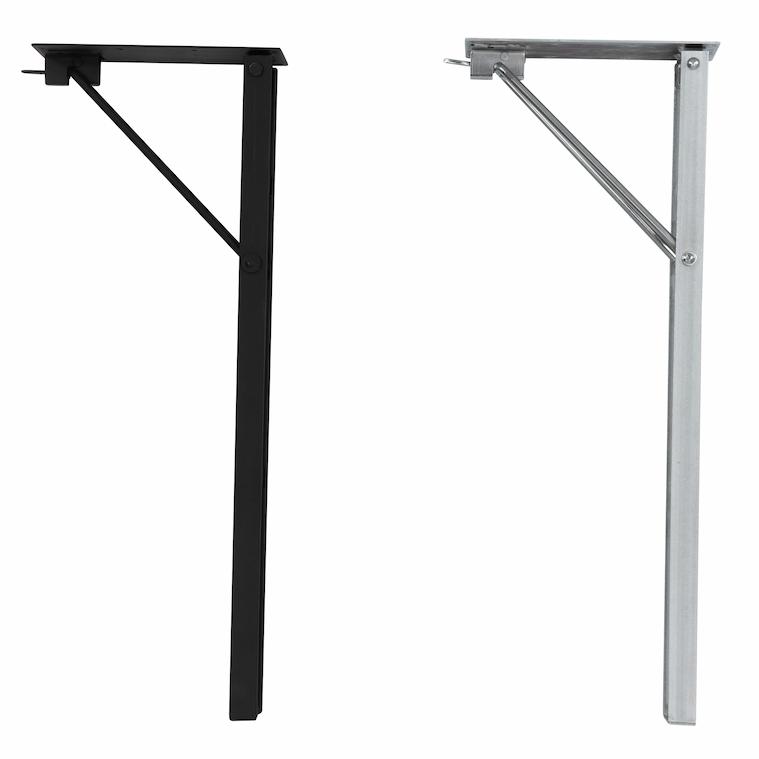

Universal Tischgestell Nr. 206: Dieses Tischgestell kann für alle Tischgrößen verwendet werden, von klein bis XXXL. Es handelt sich dabei um ein schmales Biertisch-Gestell, komplett mit Schnapper auf einer Eisenplatte verschweißt. Einfach unter eine Platte geschraubt, erhält man einen klappbaren Tisch. Das Gestell kann einfach von unten mit Spax verschraubt werden, es werden keine Bohrungen in der Tischplatte benötigt.

Das Gestell ist für vierbeinige Biertische und in der Aufstellhöhe 71 cm oder 74 cm erhältlich. Bei Anfrage bitte exakt folgende Bezeichnung verwenden: Biertischgestell Nr.206. Eine Kombination mit unserer Biertischerhöhung ist nicht möglich.

Für die Abmessungen bitte auf Zeichnung klicken

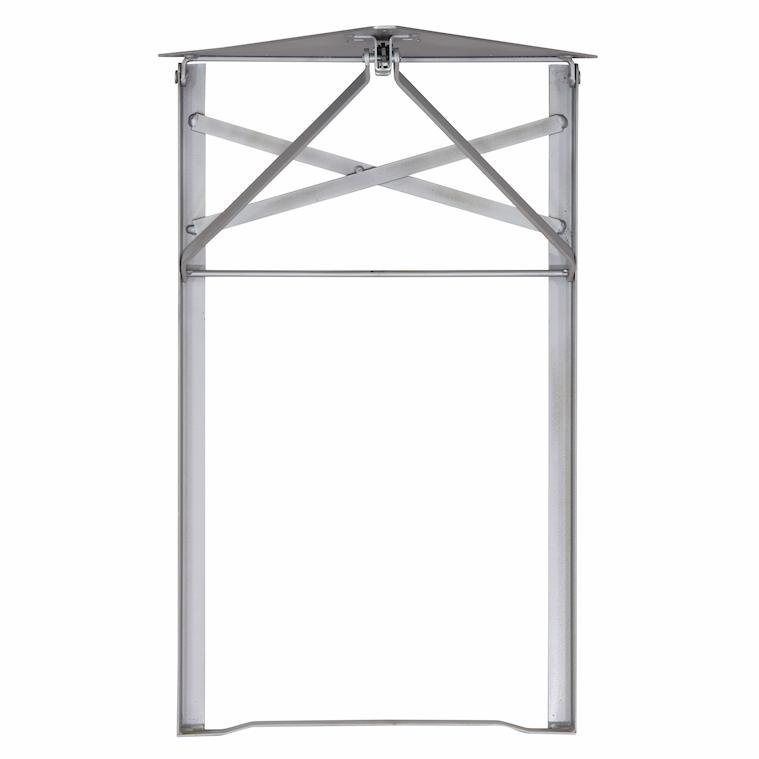

Unsere Beschläge für Biertische Nr.205 sind für hochwertige Tischplatten, mit einer Länge von mindestens 160 cm und einer Breite von 50 cm - 80 cm gedacht.

Bei Anfrage bitte exakt folgende Bezeichnung verwenden : Nr.205 Biertischgestell Standard mit Schnäpper und dreieckiger Eisenplatte.

Dieses Biertischgestell entspricht exakt den Abmessungen unserer Standard Biertischgestelle Nr.202 lediglich die Aufstellhöhe ist aufgrund der aufgeschweißten Eisenplatte um 3 mm höher. Alle anderen Abmessungen entnehmen Sie bitte der Zeichnung des Modells 202.

Das ist das stabilste Gestell für Biertische. Es wird aus verzinktem Vierkantrohr gemacht und mit einer Eisenplatte verschweißt. Dieses Gestell ist für Biertische mit einer Breite von 75 cm bis 120 m geeignet. Die Eisenplatte ist auch stabil genug, um einzelne Bretter zu tragen.

Es müssen nicht unbedingt Biertische oder Biergartentische sein. Sie erhalten auf jeden Fall einen stabilen, klappbaren Tisch.

Für die Abmessungen bitte auf Zeichnung klicken

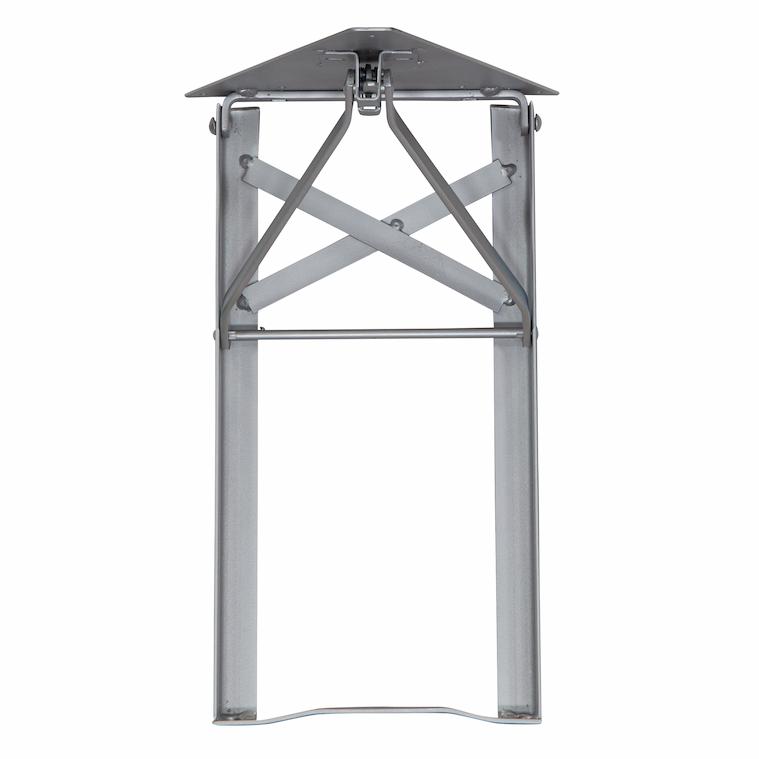

Bei Anfrage bitte exakt folgende Bezeichnung verwenden: Nr.207 Bierbankgestell Standard mit Schnäpper und dreieckiger Eisenplatte. Unsere Bierbankgestelle mit Eisenplatte sind eine komplett funktionierende Einheit.

Einfach zwei Bierbänke auf eine Holzplatte geschraubt und schon hat man eine gute Bierbank. Man benötigt keine Bohrungen oder eine durchgehende Verschraubung. Weil die Eisenplatte alle Scherbelastungen abfängt, benötigt man nur kleine Holz- oder Spanplattenschrauben, um das Gestell zu befestigen. Diese Gestelle sind optimal für edle Holzplatten.

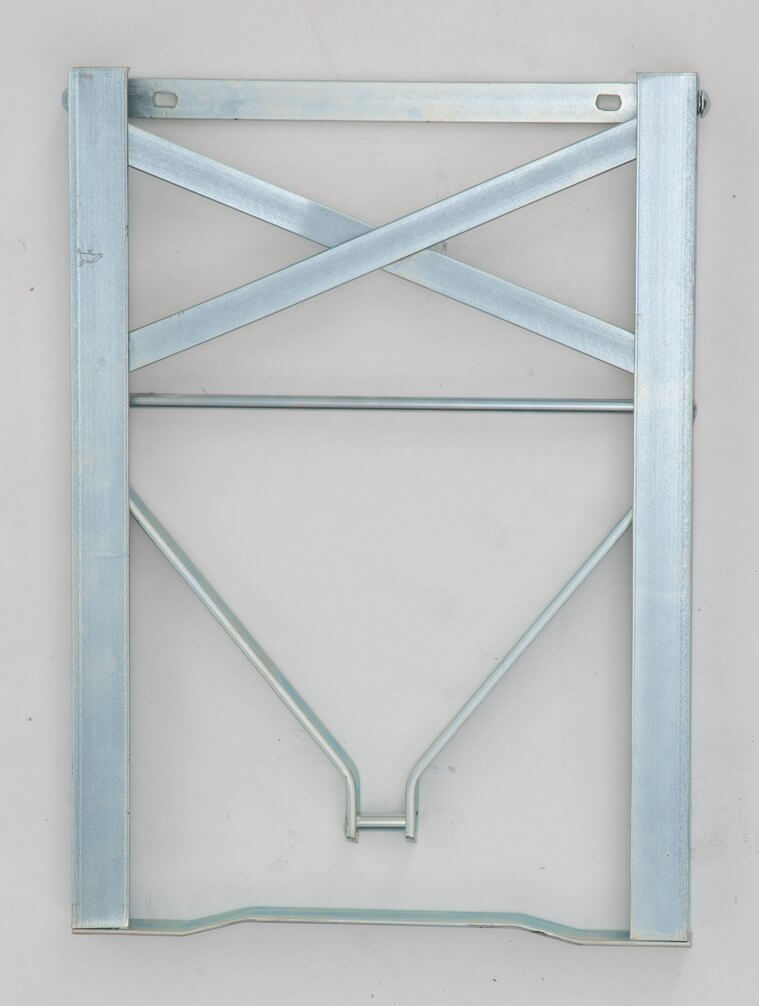

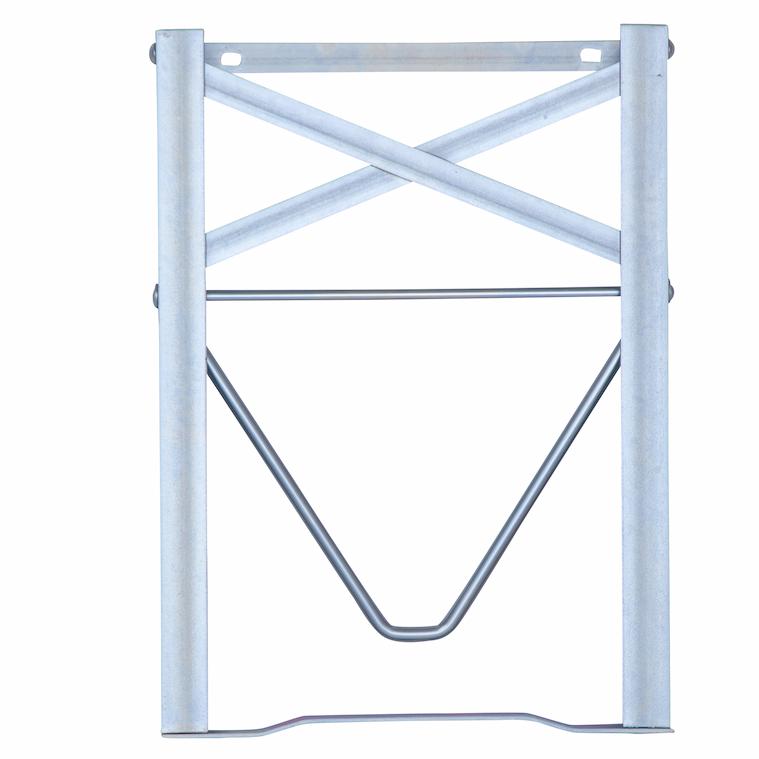

Gestell Nr.203 für Bierzeltgarnituren ohne Lehne, mit einer Bankbreite von über 35 cm. Dieses Gestell ist ist auch als Tischgestell für Kindergarnituren geeignet und nur verzinkt lieferbar.

• Höhe 453mm
• Breite = 318mm
• Gewicht 2700g

Für die Abmessungen bitte auf Zeichnung klicken

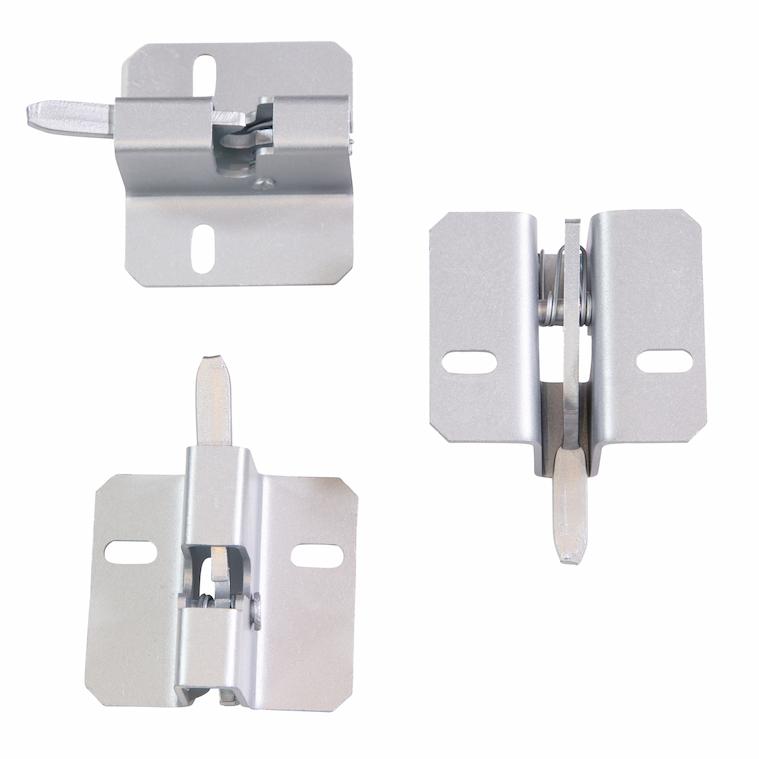

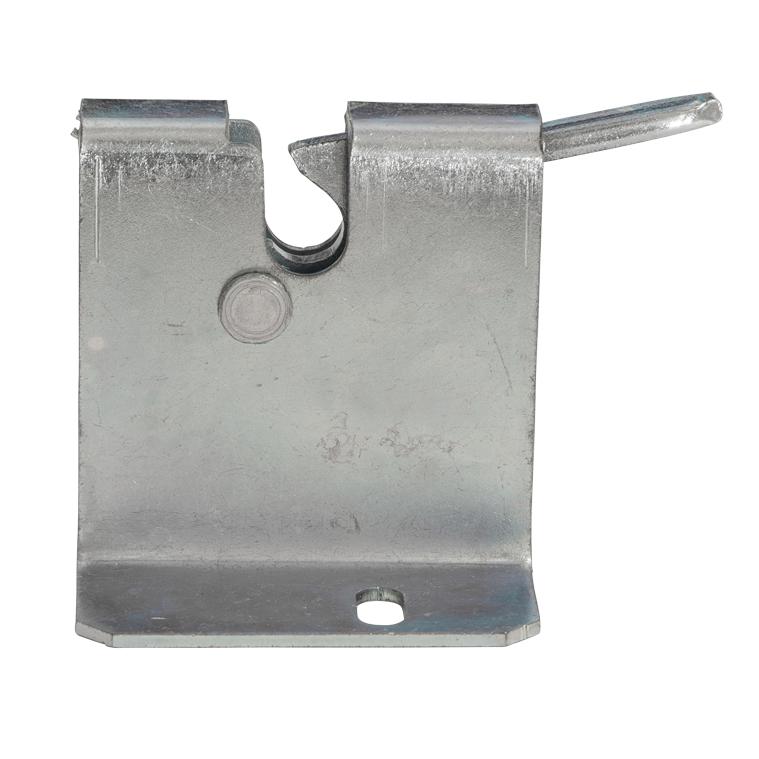

Schnapper Nr.211 galv. verzinkt, mit EXTRA STARKER Feder. Unsere Schnappverschlüsse sind so stabil, dass wir noch nie ein Schnappschloss als Ersatzteil, für Festzeltgarnituren, welche mit unseren Schnappern ausgestattet sind, liefern mussten. Die Schnapper werden bei uns auch für Stehtische als Klappsicherung verwendet. Andere Firmen verarbeiten unsere Schnapper bei Tischtennisplatten und im Fahrzeugbau, zur Befestigen von Lkw-Planen.

Für die Abmessungen bitte auf Zeichnung klicken

Ideal für kurze Biertische, die sonst technisch nicht möglich sind. Unsere Schnapsschlösser sind nicht nur die stabilsten, sondern auch die sicherste Variante.

Der einrastende Haken ist so geformt, dass er je stärker er belastet wird, desto stärker drückt er zu. Die extra starke Feder ist aus hochwertigem Federstahl gefertigt und bricht auch nach jahrelanger Benutzung nicht. Der lange Bügel ermöglicht es, den Schnapper trotz starker Federkraft leicht zu bedienen.

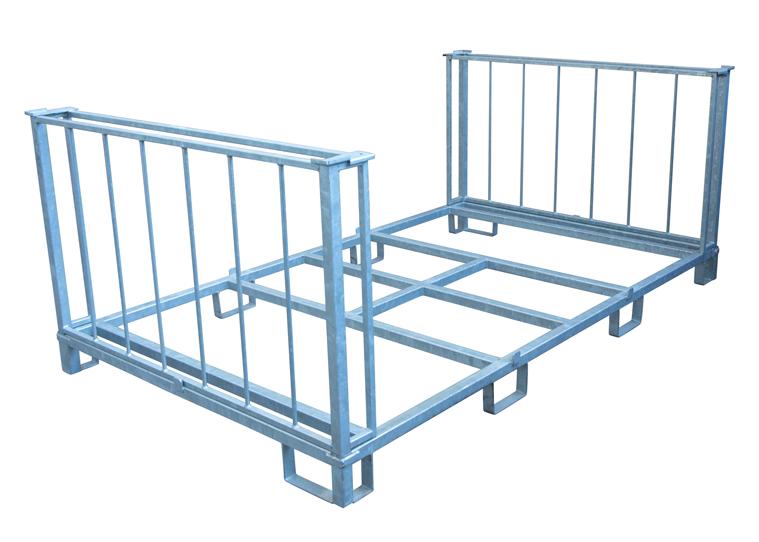

Transportboxen, Transportwagen bzw. Transportgestelle Nr.220 für alle Biertischbreiten, kombiniert mit allen Bierbankbreiten und auch für verschieden lange Bierzeltgarnituren lieferbar. Als 10er, 15er, und 20er Transportbox lieferbar. Die Transportboxen sind auch im gefüllten Zustand stapelbar.

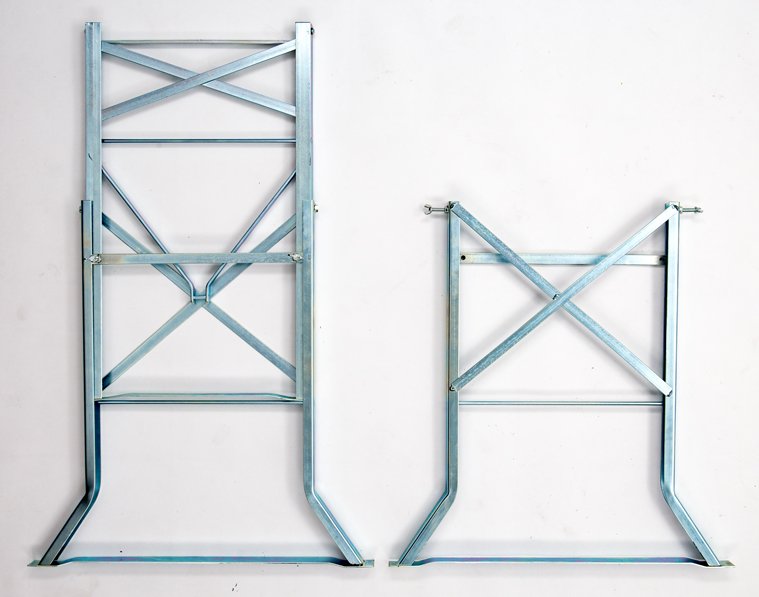

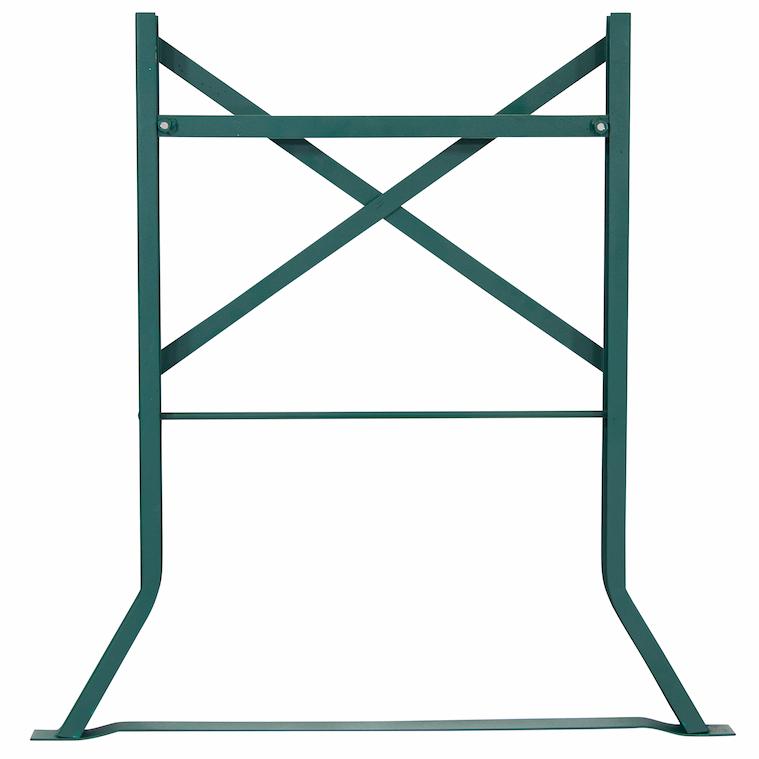

Die Biertischerhöhungen Nr.225 sind in galvanisch verzinkt und grün pulverbeschichtet lieferbar. Für eine Erhöhung sind zwei Sechskantschrauben im Lieferumfang enthalten. Auf Wunsch sind auch Flügelschrauben erhältlich. Diese Erhöhungen sind für alle von uns gelieferten Biertischgestelle 202 und 202hK sowie Tische mit diesen Gestellen geeignet. Sie sind ebenso für Biertische anderer Hersteller mit einer Breite von 42 cm bis 45 cm geeignet.

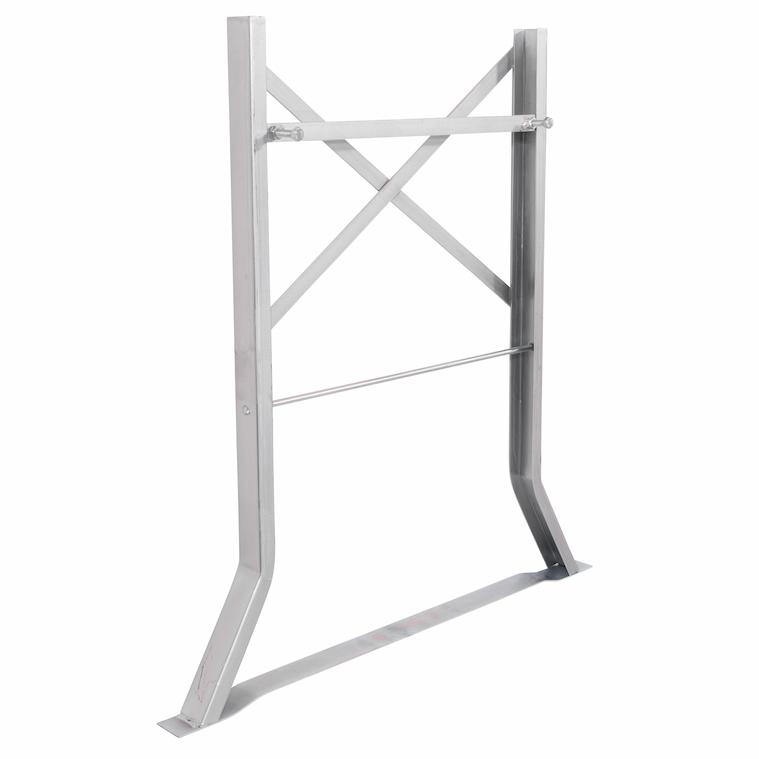

Biertischerhöhungen Nr.226 diese Biertischerhöhung macht aus allen Biertischen, mit einer Gestellbreite von 45 - 48 cm, innerhalb von wenigen Sekunden einen komfortablen, sehr standfesten Stehtisch. Von uns empfohlenen Tischbreiten sind von 50 bis 100 cm. Biertischerhöhungen können stirnseitig mit Schrauben am Biertischgestell befestigt werden.

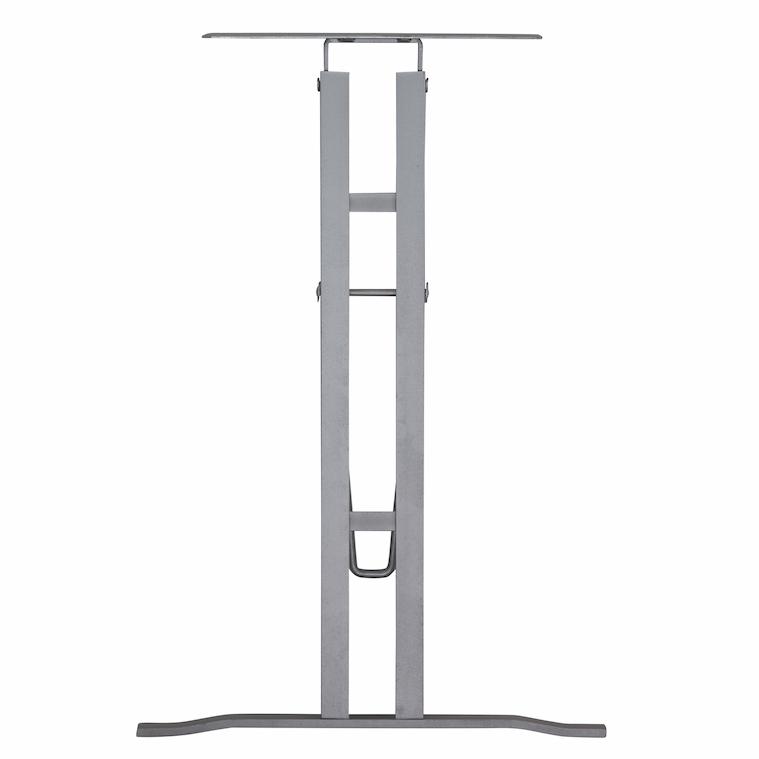

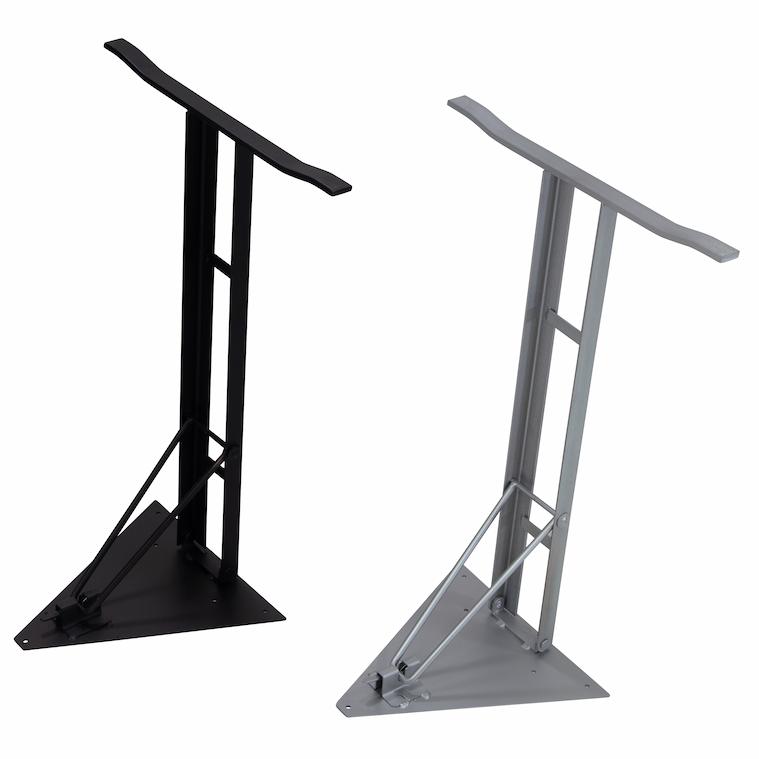

T-Gestelle für Biertische Nr.223. Diese Biertischgestelle sind extra schmal, mit einem breiten Fuß, mit Schnäpper und Eisenplatte verschweißt.

Die Gestelle können für Tischbreiten von 45 cm bis 80 cm und einer Länge ab 110 cm verwendet werden. Gewicht ca. 6 kg pro Gestell, Erhältlich ist diese Biertischgestell-Ausführung mit einer Höhe von 74,5 cm. Das Biertischgestell ist nicht mit einer Biertischerhöhung kompatibel

• Höhe = 74 cm
• Breite unten am Fuß = 50 cm
• Breite Gestell ohne Fuß = 11 cm

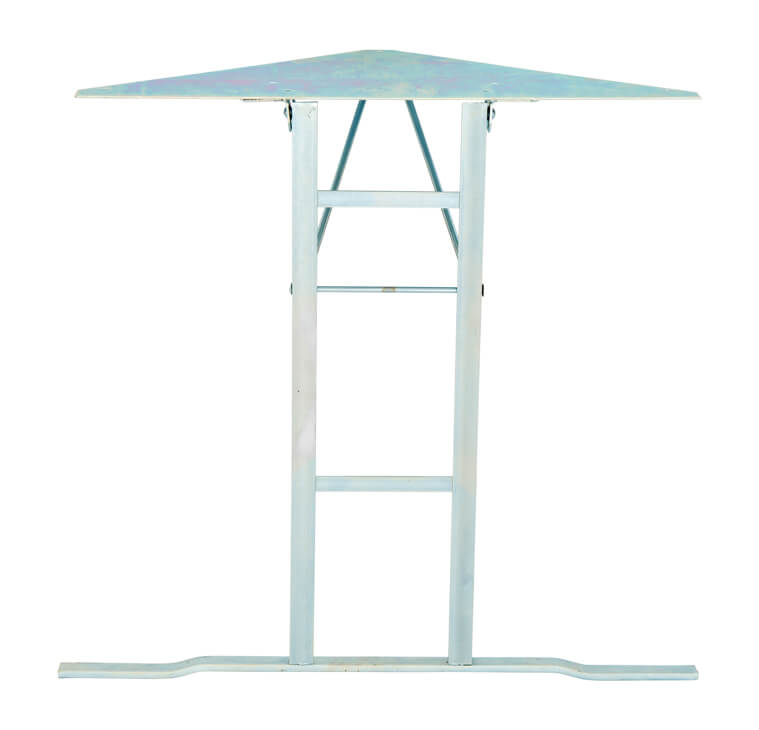

Die Aufstellhöhe dieses Biertischgestells beträgt 74 cm und ist identisch mit dem Modell 223. Für die Herstellung eines kurzen Klapptisches ist ein Untergestell 223 und ein Untergestell 223hk zum darüber Klappen erforderlich.

Wenn die verwendeten Tischplatten eine gute Festigkeit von Verschraubungen aufweisen, dann wird das Tischgestell von unten verschraubt. Bei dünnen Faserholz- oder Kunststoffplatten ist es empfehlenswert, durchgehende Schrauben zu verwenden.

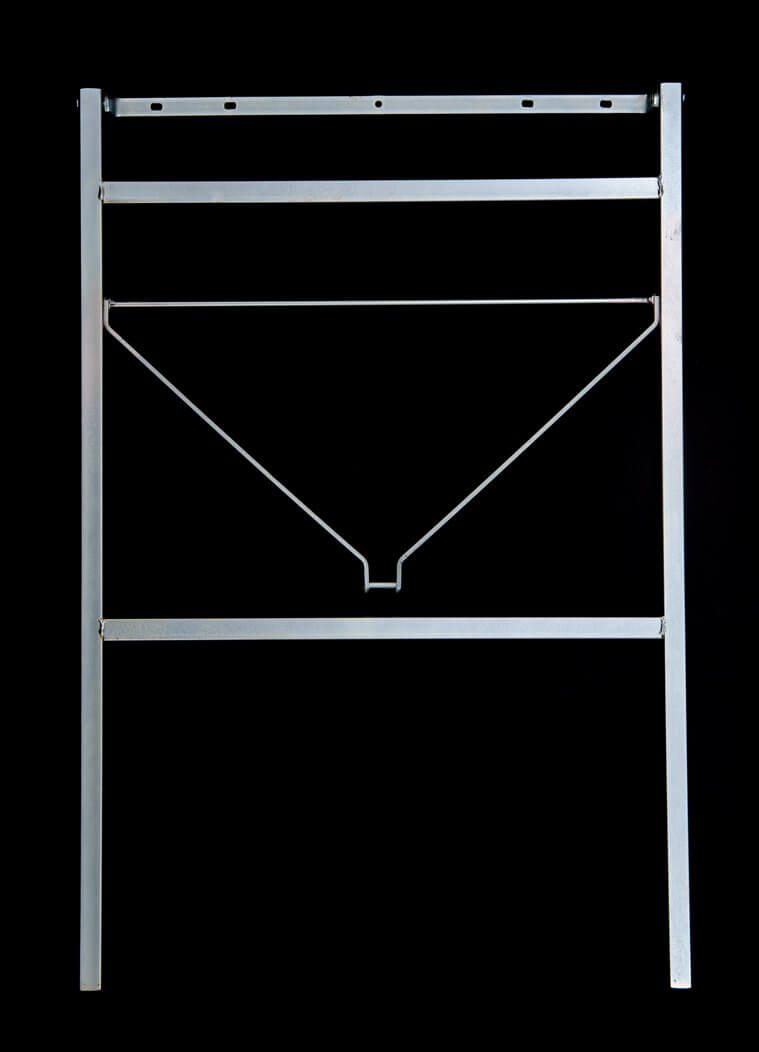

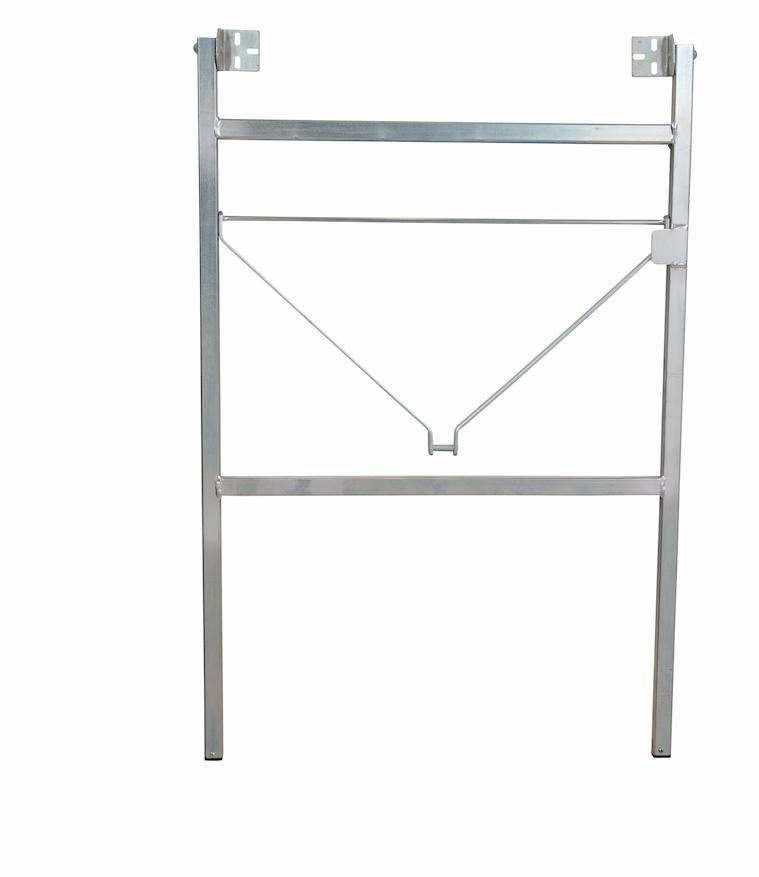

Dieses Gestell ist für Theken und für Biertische. Das Untergestell ist für Theken und Biertische mit einer Breite von 70 cm bis 100 cm geeignet. Das Thekengestell ist aus verzinktem Vierkantrohr 25 mm X 25 mm gefertigt, hat integrierte Bodenschoner aus PVC, ist extrem verwindungssteif und stabil. Es ist in einer Aufstellhöhe von 55 cm bis 96,7 cm lieferbar. Diese Beschläge sind zum Bau von Regalen hervorragend geeignet.

• Höhe max. = 96,7 cm
• Höhe min. = 55,0 cm
• Breite 64 cm
• Anzahl der Bohrungen = 5

Für die Abmessungen bitte auf Zeichnung klicken

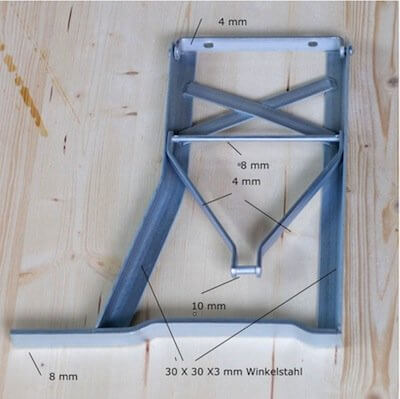

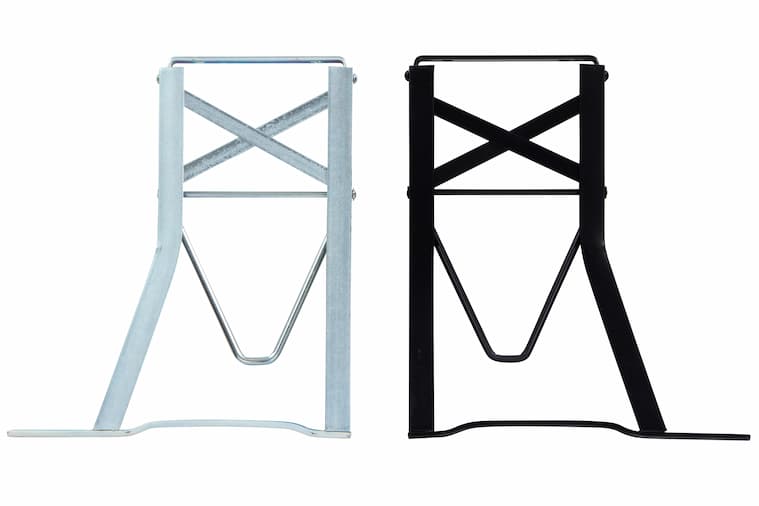

Beschläge bzw. Gestell Nr.212 für Rundbänke, galv. verzinkt

• Winkelstahl 30 x 30 x 3 mm
• Ausleger 4 x 25 mm Flachstahl mit 10 mm Rundeisen zum einrasten des Schnappers
• Bodenplatte 30 x 8 mm

Die Gestelle sind NICHT KONTAKTGESCHWEIßT, da sich bei kontaktgeschweißten Gestellen, sehr häufig die Schweißstellen lösen.

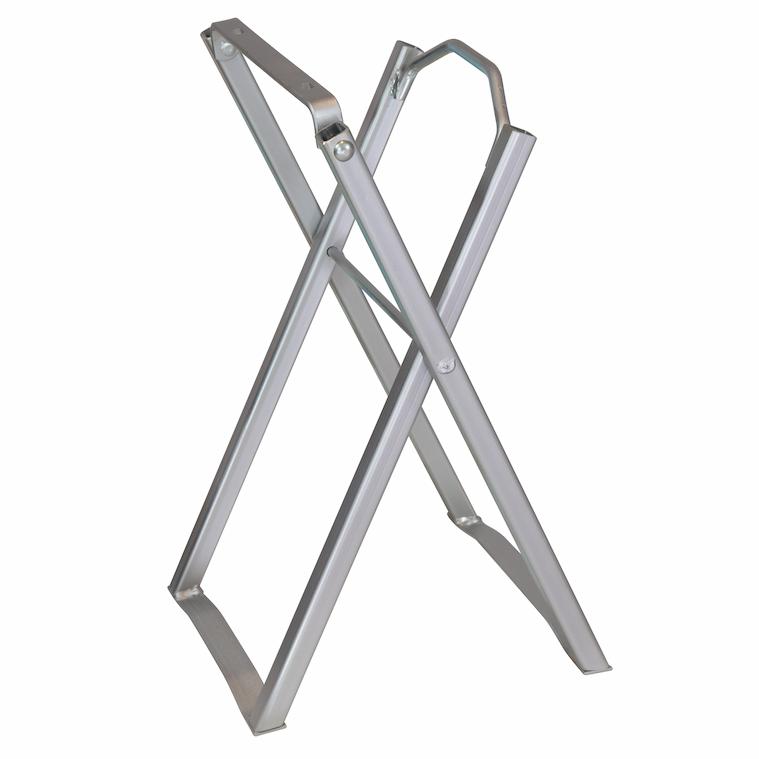

Dieses Hocker und Bankgestell Nr.221 wurde von uns entwickelt und bietet die bisher höchste Stabilität und Standfestigkeit. Bierbänke mit diesen Biertischgestellen sind zusammengeklappt genauso flach wie Bierbänke mit Standard-Bierbankgestellen.

Das Gestell kann einzeln für extrem stabile Hocker oder paarweise zur Herstellung von Festzeltbänken verwendet werden.

Das Biertischgestell Nr.232 ist zur Herstellung von Biertischen, mit einer Tischbreite von 50 bis 80 cm, geeignet. Als Tischbeine können Kanthölzer, Latten oder Rundhölzer verwendet werden. Die Aufstellhöhe der Tische wird durch die Länge der verwendeten Hölzer bestimmt.

Die Höhe der Tische ist von der Länge der verwendeten Hölzer abhängig.. Es ist erforderlich, dass die Hölzer mindestens 45 cm lang sind. Die tatsächliche Breite der Tischbeine ist immer 39,6 cm plus zweimal die Dicke der verwendeten Hölzer.

Für die Abmessungen bitte auf Zeichnung klicken.

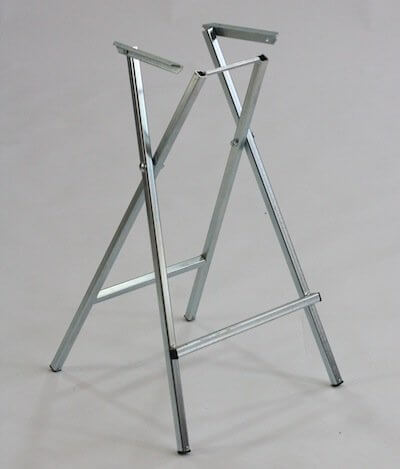

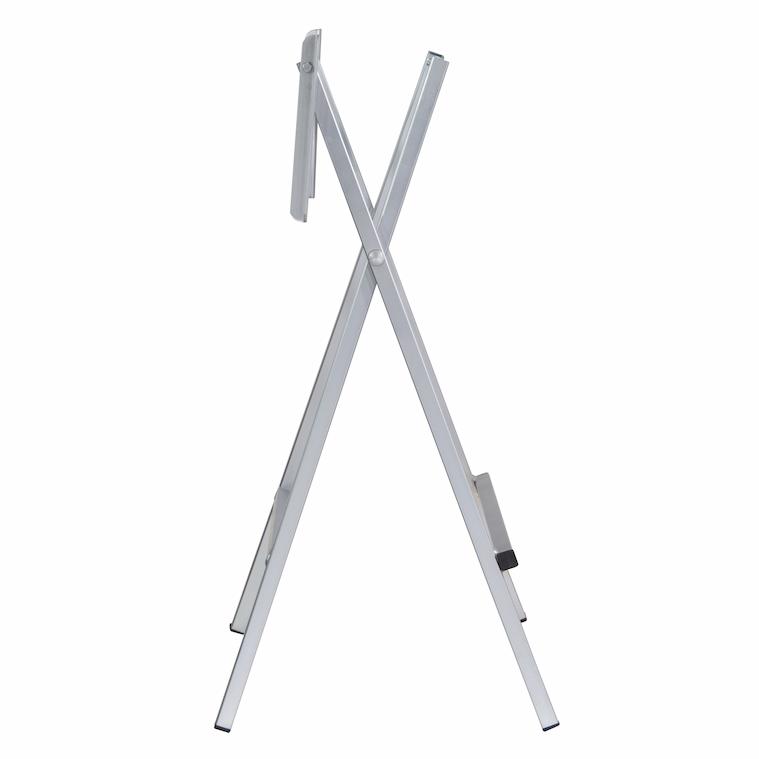

Klappbare Gestelle für Barhocker Nr.235 passend für unsere Stehtische. Hocker mit diesen Gestelle sind zusammengeklappt, sehr platzsparend.

Die Hockergestelle werden aus hochwertigem, nach DIN-zertifiziertem  Industriestahl 20 × 20 × 2 mm hergestellt. Die Belastbarkeit beträgt mehr als 300 kg. Diese Hockergestelle zeichnen sich durch eine hervorragende Standfestigkeit und hohe Belastbarkeit aus. Die verzinkte Oberfläche weist eine hohe Abriebfestigkeit auf, was insbesondere im Bereich der Fußstützen von Bedeutung ist.

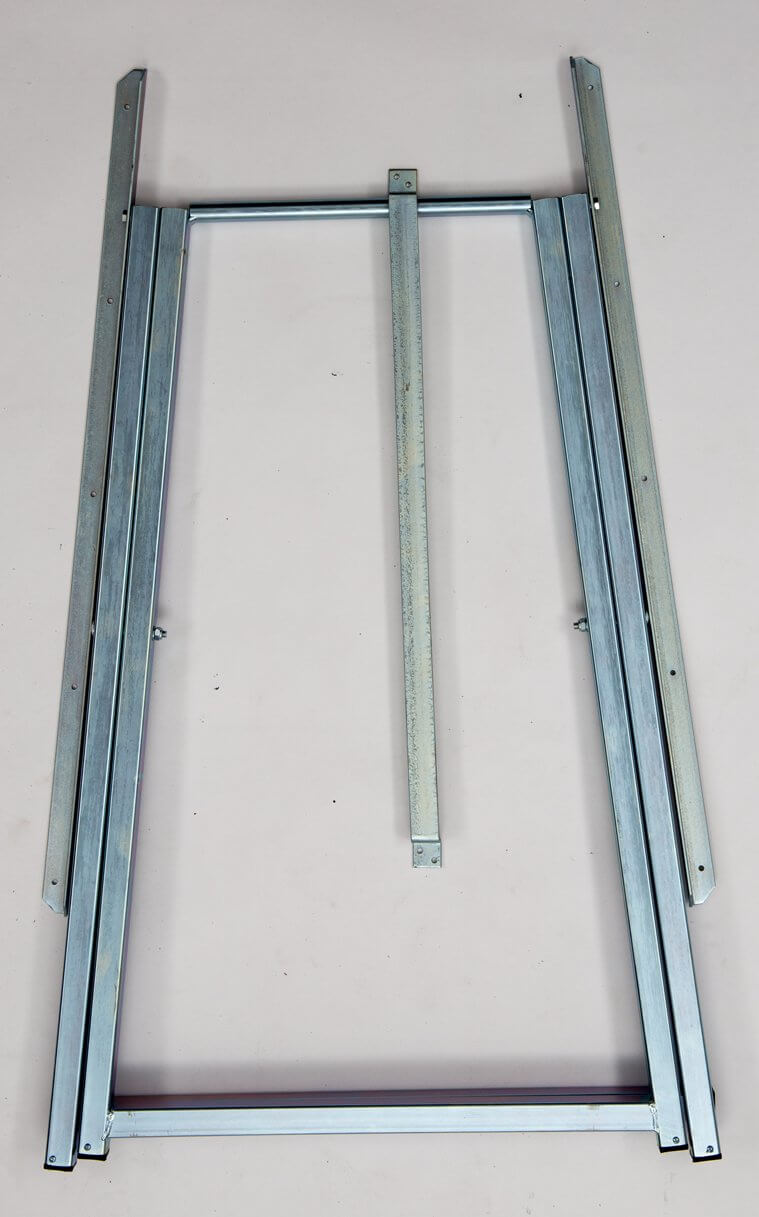

Scherengestell Nr.213, galv. verzinkt für Tische mit einem Durchmesser von 110 bis 150 cm, sowie für quadratische Tische geeignet. Aufstellhöhe 66 bis 80 cm. Vierkantrohr 30 x 30 x 3 mm. Der besondere Vorteil eines Scherengestelles ist, die völlige Beinfreiheit für alle Personen, die am Tisch sitzen.

Diese Tischgestelle passen zu allen Tischformen, rund, quadratisch, achteckig oder rechteckig. Es ist sehr standfest und wackelt überhaupt nicht. Die Bodenschoner sind jeweils mit zwei Schrauben gegen Herausfallen gesichert.

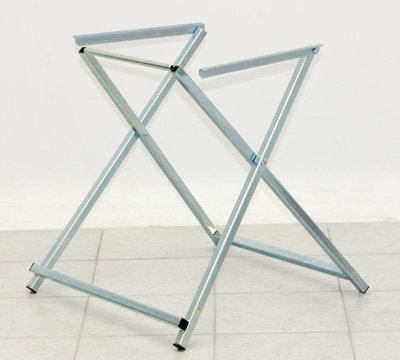

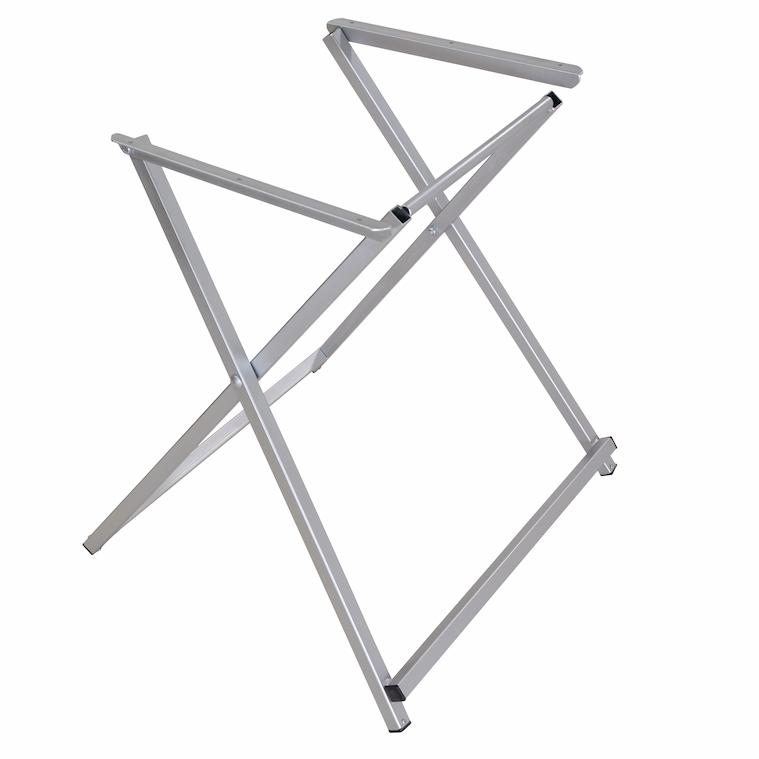

Klappbare Gestelle für Bistrotische Nr.224 Diese Gestelle sind geeignet für runde und quadratische klappbare Bistrotische, Loungetische und Biergartentische mit einer Plattengröße von 70 cm bis 110 cm.

Das Tischgestell ist auch zur Herstellung von Beistelltischen hervorragend geeignet. Die damit hergestellten Tische wackeln und schwingen nicht. Der Klappmechanismus ist leicht zu bedienen, und nach dem Einklappen sind die Tische gut lager- und stapelbar.

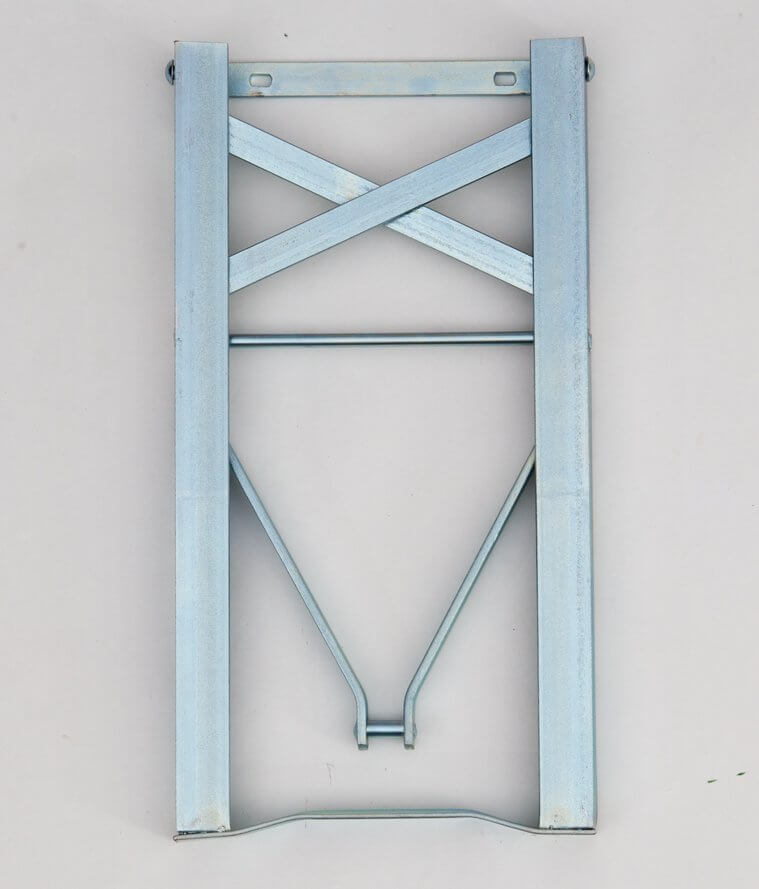

Bankgestell Nr.201 für Standard Festzeltbänke. Diese Beschläge sind wahlweise galv. verzinkt oder lackiert erhältlich.

• Winkelstahl 30 x 30 x 3 mm
• Ausleger 4 x 25 mm Flachstahl mit 10 mm Rundeisen zum einrasten des Schnappers

Die Gestelle sind NICHT KONTAKTGESCHWEIßT, da sich bei kontaktgeschweißten Gestellen, sehr häufig die Schweißstellen lösen.

Für die Abmessungen bitte auf Zeichnung klicken

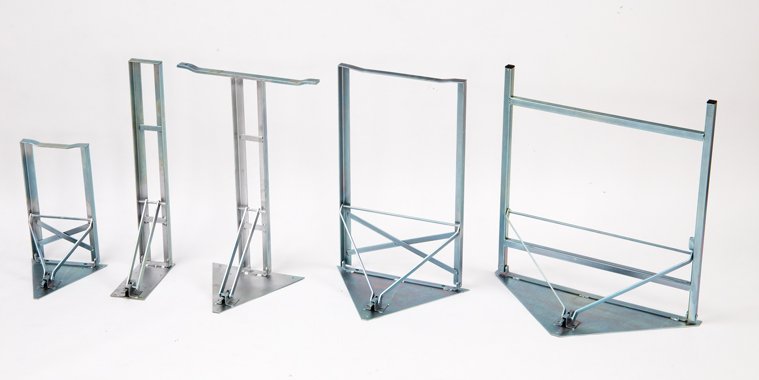

Alle Varianten unserer Biertischgestelle und ein Bierbankgestell mit Eisenplatte, für Bierbänke und Biertische im Überblick.
Von links nach rechts

• Bierbankgestell mit dreieckiger Eisenplatte verschweißt
• Universal Tischgestell mit Eisenplatte und Schnäpper verschweißt
• ( Für vierbeinige Tische ) T-Gestell in Höhe 74 cm
• Tischgestell mit dreieckiger Eisenplatte und Schnapper verschweißt
• Tischgestell mit Vierkantrohr, dreieckiger Eisenplatte und Schnapper verschweißt

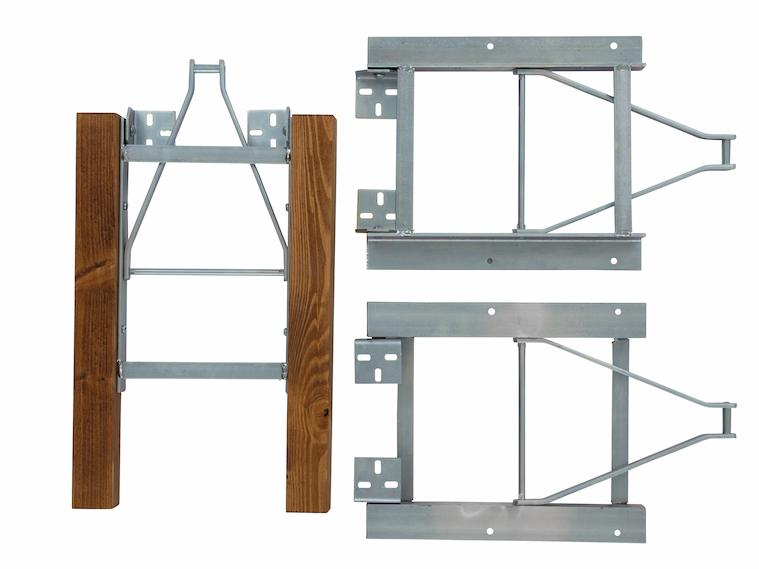

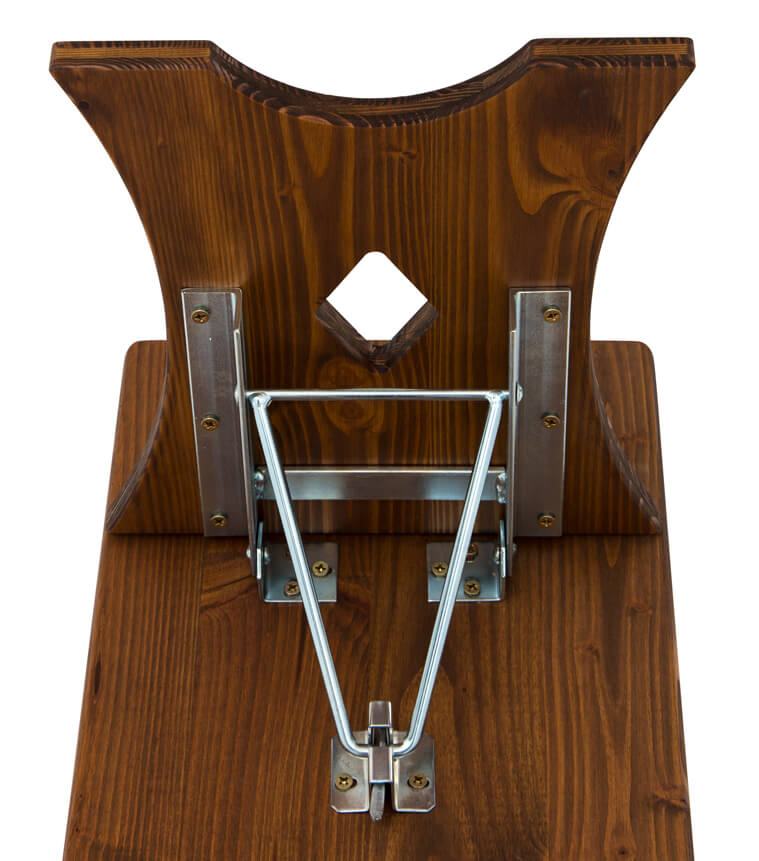

Das Bierbankgestell Nr.233 ist dafür geeignet Bierbänke mit Holzbeinen aus Kanthölzern, oder Platten herzustellen. Im Prinzip ist es ein Klappmechanismus auf Biertisch-Basis. Es werden einfach Hölzer, in beliebiger Länge, an die äußeren Winkeleisen geschraubt und schon hat man ein voll funktionsfähiges, besonders stabiles Klappgestell.

Für die Abmessungen bitte auf Zeichnung klicken.

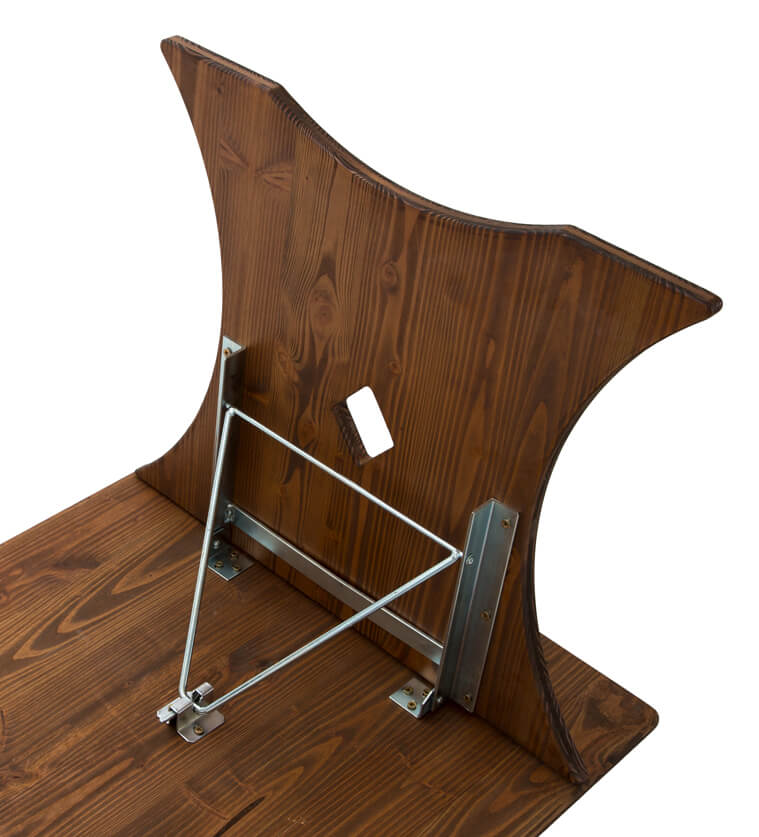

Biertischgestell Nr.234 für breite Biertische mit Holzbeinen. Dieses Gestell ist geeignet für Tischbreiten ab 70 cm bis 100 cm und mehr, was die Tischbreite angeht, da sind diese Gestelle sehr flexibel.

Die Holzbeine werden bei einer Breite von 610 mm angebracht, wenn die Holzbeine 5 cm dick sind, dann ist mindestens eine Tischplatte mit 71 cm Breite zu benutzen.

Für die Abmessungen bitte auf Zeichnung klicken.

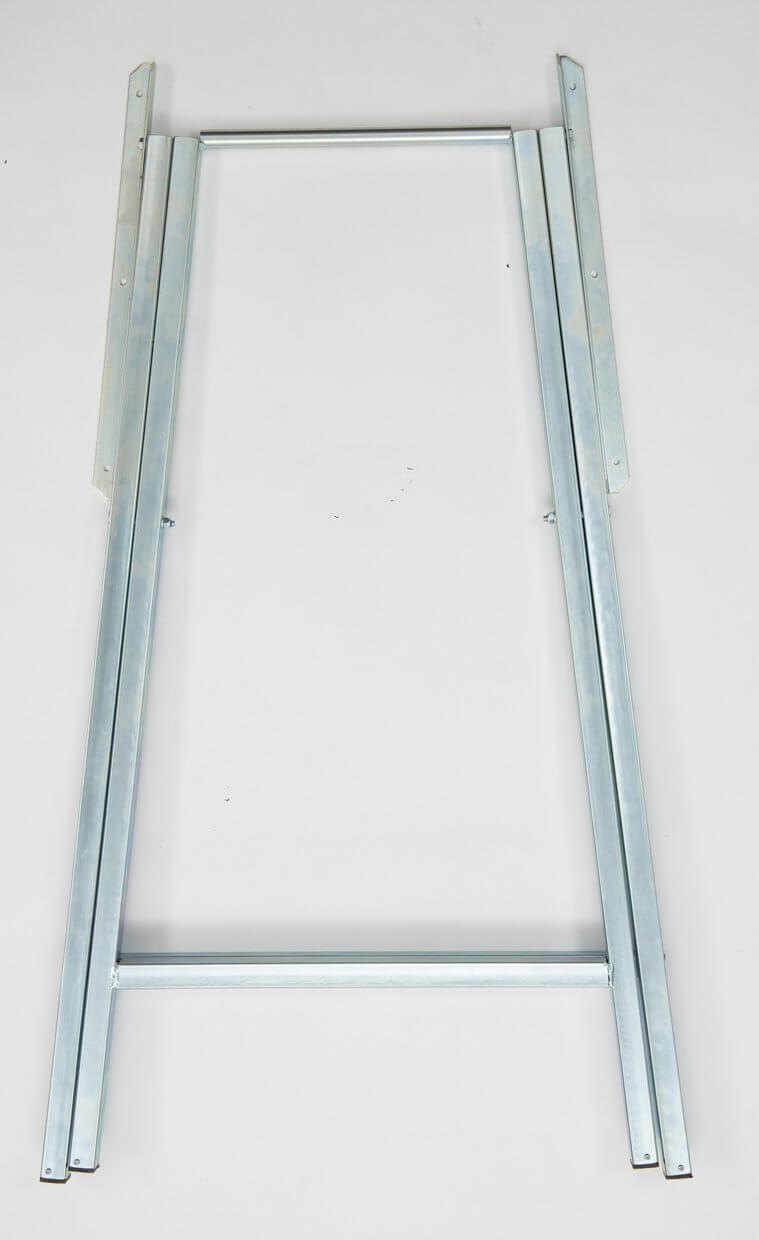

Scherengestell Nr.214 wahlweise galv. verzinkt oder verchromt, für Stehtische mit einem Durchmesser von 80 bis 120 cm, sowie für quadratische Tische geeignet. Aufstellhöhe 110 cm Vierkantrohr 30 x 30 x 3 mm.

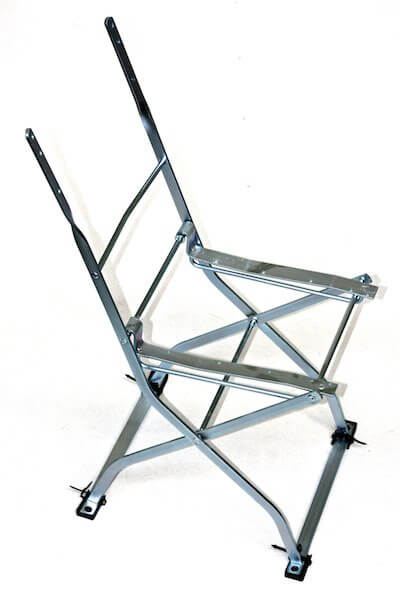

Beschläge für Biergartenstühle Nr.241. Dieser Beschlag ist geeignet für zwei bis drei Rückenleisten und vier bis fünf Sitzleisten. Die Bodenschoner Nr.159, auf der Abbildung, sind optional erhältlich und passen universell auf alle von uns angebotenen Gestelle, für Biergartentische und Biergartenstühle.

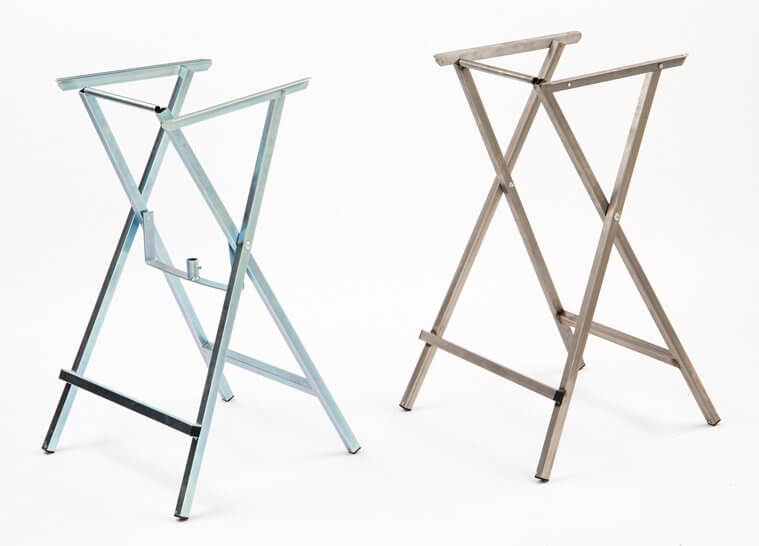

Links Stehtischgestell Nr.214, rechts Stehtischgestell aus Edelstahl Nr.215. Vierkantrohr 30 x 30 x 2 mm und 25 x 25 x 2 mm. Die Stehtischgestelle haben exakt gleiche Abmessungen und Materialstärken das linke Stehtischgestell besteht aus verzinktem Stahl und das rechte ist aus nicht hochglanzpoliertem Edelstahl.
